Comprendre les technologies de base de la conception et de la fabrication de moules à injection, des composants de base à la sélection avancée des matériaux, et maîtriser les solutions d'ingénierie-de pointe du secteur.
Optimiser l’efficacité de la production
Réduisez le temps de cycle de 30 %
Moulage par injection
Le moulage par injection est l’un des procédés de fabrication les plus polyvalents et les plus largement utilisés, utilisé dans divers domaines industriels allant de l’automobile et de l’aérospatiale à l’électronique grand public et aux dispositifs médicaux.
Bases du processus
Cette technologie de fabrication de précision transforme les matériaux thermoplastiques et thermodurcis en pièces complexes-de haute précision grâce à un processus de chauffage, d'injection et de refroidissement soigneusement chorégraphié.
La base d’un moulage par injection réussi repose sur la conception et la fabrication de précision des moules à injection. Ces outils spécialisés constituent la pierre angulaire de l’ensemble du processus de production, offrant l’espace nécessaire à la formation du matériau en fusion.
Considérations techniques
Les ingénieurs impliqués dans la conception et la production de moules à injection doivent prendre en compte un large éventail de facteurs, notamment la sélection des matériaux, la gestion thermique, la précision dimensionnelle, les exigences en matière de finition de surface et l'efficacité de la production.
La technologie du moulage par injection est largement utilisée dans de nombreuses industries, offrant des solutions efficaces pour la production de diverses pièces complexes. Des pièces de moteurs automobiles aux équipements médicaux de précision, la conception et la qualité de fabrication des moules à injection affectent directement les performances et la fiabilité du produit final.
- Fabrication automobile
- Aérospatial
- Dispositifs médicaux
- Electronique grand public

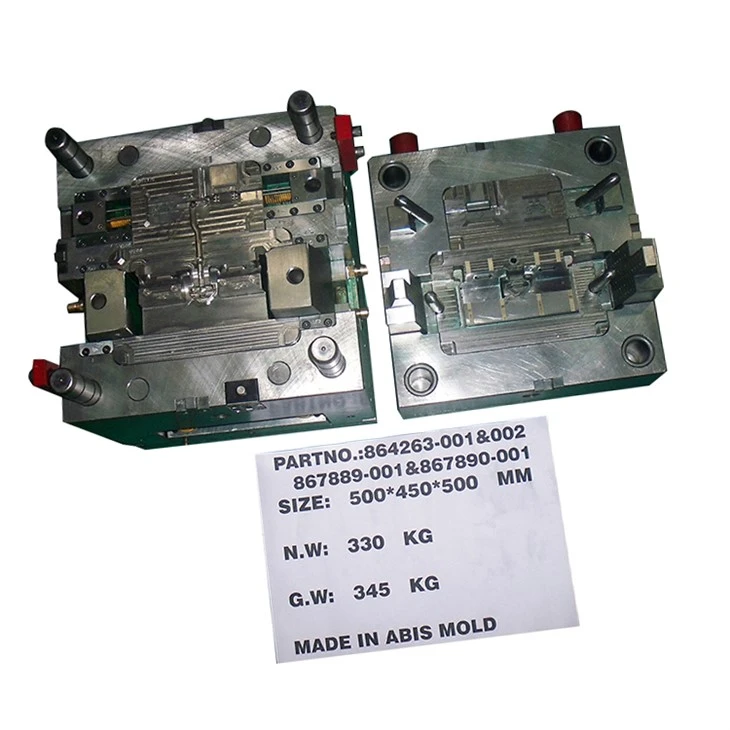

Chaque composant d'un moule à injection joue un rôle essentiel pour garantir la qualité, la cohérence et la viabilité économique de la pièce moulée.
La base du moule, également connue sous le nom de cadre de moulage par injection ou système de plateaux, constitue la base structurelle de base de l'ensemble de l'équipement de moulage par injection. Ce composant essentiel a la responsabilité de résister aux énormes forces générées pendant le processus de moulage par injection, qui peuvent atteindre des milliers de livres par pouce carré de pression.
Intégrité structurelle
Fournit la rigidité structurelle nécessaire pour éviter la déformation et garantir la qualité des pièces et la précision dimensionnelle
Plateforme d'intégration de composants
Sert de plate-forme d'intégration pour tous les autres composants du moule à injection, y compris les systèmes d'alimentation, les circuits de refroidissement, etc.
Le système de cavités est le cœur du moule d’injection et se compose de deux composants principaux : la cavité et le noyau. Ensemble, ils définissent la géométrie complète de la pièce moulée, créant des caractéristiques externes et internes avec une extrême précision au sein de la structure du moule à injection.
Composants de cavité
Les composants d'insert sont des éléments spécialisés situés dans le système de cavité du moule par injection pour créer des caractéristiques géométriques spécifiques ou améliorer les caractéristiques spécifiques de la pièce moulée. Ces composants indépendants fonctionnent séparément de la cavité principale du moule d'injection et du système de noyau, offrant ainsi une flexibilité de conception et de fonctionnement.
Système de vanne et de douille d'injection
Le système de grille et de bague d'injection constitue l'interface critique entre la machine de moulage par injection et le système de cavité du moule à injection. Les composants contrôlent le flux de plastique fondu depuis la buse de la machine vers le système de canaux de moulage par injection et jouent un rôle essentiel dans le maintien de caractéristiques de flux constantes et de la qualité des pièces.
Systèmes de coureurs et de portails
Le système de canaux agit comme un réseau de distribution sophistiqué qui dirige le plastique fondu de la porte vers les différentes cavités du moule d'injection. Ce système est particulièrement essentiel dans les moules à injection multi-empreintes, où le remplissage uniforme et simultané de toutes les cavités est essentiel pour une qualité constante des pièces et une efficacité de production.
Coureurs chauds
Composants du système d'éjection
Une fois le cycle d'injection terminé et un temps de refroidissement suffisant écoulé, le système d'éjection s'active pour retirer la pièce solidifiée de la cavité du moule. Le système doit surmonter l’adhérence entre la pièce et la surface de la cavité du moule d’injection tout en évitant d’endommager la pièce et le moule.
Architecture du système de refroidissement
Le contrôle de la température est l’un des aspects les plus critiques du succès des moules à injection, affectant directement le temps de cycle, la qualité des pièces, la stabilité dimensionnelle et l’efficacité globale de la production. Le système de refroidissement du moule à injection se compose d’un réseau de canaux, de tuyaux et de circuits qui traversent la structure du moule.
Sélection des matériaux pour les composants de moulage par injection
La sélection du matériau approprié pour un composant de moule à injection est une décision technique complexe qui doit équilibrer plusieurs exigences de performances, considérations de coûts et contraintes de fabrication.
Comparaison des matériaux des composants du moule
| Type de composant | Options matérielles | Avantages clés | Scénarios d'application | Évaluation des coûts |
|---|---|---|---|---|
| Fond de moule | Acier à outils (P20, H13) alliage d'aluminium | Haute résistance, bonne stabilité thermique, excellente résistance à l'usure, poids léger, bonne conductivité thermique, efficacité de traitement élevée | Applications de production-en grand volume | Moyen et élevé |
| Noyaux et cavités | Acier à outils (P20, H13) Acier pré-trempé (4140) Alliages d'aluminium | Durabilité, bon état de surface Pré-durcissement, bonne usinabilité Conductivité thermique, légèreté | Production de pièces de haute qualité | Haut |
| Composants spéciaux | Acier à outils trempé Alliage de nickel ou de cuivre-béryllium Céramique | Excellente stabilité thermique, résistance à l'usure Performances à haute température, conductivité thermique Haute résistance à l'usure, stabilité thermique | Applications haute température, pièces de précision | Extrêmement élevé |
Analyse comparative des propriétés des matériaux
Différents matériaux ont des performances différentes en termes de résistance, de stabilité thermique, de résistance à l'usure, etc. Le choix du bon matériau est crucial pour les performances et la durée de vie du moule. Ce qui suit est une analyse comparative des performances de plusieurs matériaux courants.
Conductivité thermique W/(m·K)
Acier H13
28
Acier P20
36
Alliage d'aluminium
175
Cuivre au béryllium
209
Dureté (HRC) Dureté Rockwell
Acier H13
48-52
Acier P20
28-32
Alliage d'aluminium
30-40
Cuivre au béryllium
36-42
Coefficient de dilatation thermique 10^-6/K
Acier H13
10.4
Acier P20
11.2
Alliage d'aluminium
23.6
Cuivre au béryllium
17.6
Arbre de décision de sélection des matériaux
Lot de production
Volume élevé : acier à outils, faible volume : alliage d'aluminium ou acier pré-trempé-
Exigences de température
Applications hautes températures : acier H13 ou alliage de cuivre-béryllium
Finition superficielle
Exigences élevées : acier à outils poli ou alliage d'aluminium
Délai de livraison
Commande urgente : Alliage d'aluminium (traitement rapide)
Contraintes de coûts
Budget limité : alliage d'aluminium ou acier pré-trempé

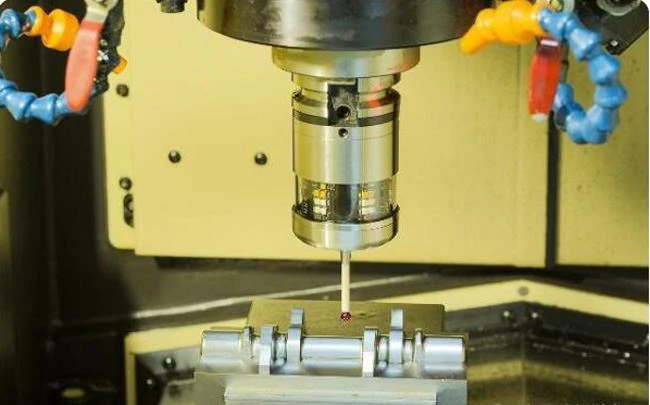

Technologie avancée et développement futur
Avec les progrès de la science des matériaux, de la technologie de fabrication et de la technologie d’optimisation de la conception, l’industrie du moulage par injection continue de se développer.
Technologie de fabrication additive
La technologie de fabrication additive influence la fabrication de moules à injection, en particulier pour les canaux de refroidissement conformes et les géométries internes complexes difficiles, voire impossibles à réaliser avec les processus d'usinage traditionnels.
Canaux de refroidissement conformes
La technologie d'impression 3D peut produire des canaux de refroidissement exactement identiques à la forme de la surface du moule, améliorant considérablement l'efficacité du refroidissement et réduisant le temps de cycle de moulage.
Géométries complexes
La fabrication additive permet de réaliser des structures internes complexes qui ne peuvent pas être fabriquées par les méthodes d'usinage traditionnelles, offrant ainsi une plus grande liberté pour la conception des moules.
Prototypage rapide
La technologie d'impression 3D réduit considérablement le temps de production des prototypes de moules, accélère les cycles de développement de produits et réduit les coûts initiaux.
Innovation matérielle
De nouveaux matériaux d’impression 3D continuent d’apparaître, notamment des alliages métalliques et des composites aux propriétés particulières, offrant davantage d’options pour les moules à injection.
Technologie de moule intelligente
La technologie de moulage intelligent qui intègre des capteurs, des systèmes de surveillance et un contrôle des processus en temps réel-est de plus en plus courante, permettant des stratégies de maintenance prédictive et des capacités de contrôle qualité améliorées. Ces systèmes de moules avancés fournissent des informations sans précédent sur les performances des moules et l’optimisation des processus.
Capteurs embarqués
Surveillance-en temps réel de la température, de la pression et de l'usure, fournissant des données permettant d'optimiser les processus.
Analyse des données
Utilisez des algorithmes d’intelligence artificielle pour analyser les données de performances des moules et prédire les problèmes potentiels.
Contrôle en-temps réel
Ajustez automatiquement les paramètres de moulage par injection en fonction des données de surveillance pour garantir la cohérence de la qualité du produit.
Maintenance prédictive
Prévoyez les besoins de maintenance des moules en fonction de l’analyse des données pour réduire les temps d’arrêt imprévus.
Architecture du système de moule intelligent
Réseau de capteurs
Capteurs distribués de température, de pression et de vibration
Acquisition et transmission de données
Nœuds Edge Computing et communication sans fil
Plateforme informatique en nuage
Stockage et traitement des mégadonnées
Analyse de l'intelligence artificielle
L'algorithme d'apprentissage automatique prédit les performances du moule
nos prestations
Lorem ipsum dolor sit amet consectetur adipisicing elit.
Automatisation et robotique
Le degré d'automatisation de la fabrication et du fonctionnement des moules à injection s'améliore constamment, et l'application de la robotique améliorera encore l'efficacité et la précision de la production.
- Système de remplacement automatique des moules
- Ramassage et emballage robotisés
- Contrôle qualité automatisé
Matériaux durables
Une conscience environnementale accrue a favorisé l’utilisation de plastiques biodégradables et de matériaux recyclés dans le moulage par injection, et des matériaux plus innovants seront disponibles à l’avenir.
- Plastiques d'origine biologique
- Recyclage des matériaux recyclés
- Processus de moulage à faible-énergie
Technologie de jumeau numérique
La technologie des jumeaux numériques combine des moules physiques avec des modèles virtuels pour réaliser une simulation et une optimisation en temps réel-des performances des moules et réduire le nombre d'essais de moules.
- Essai de moule virtuel
- Optimisation des paramètres de processus
- Maintenance prédictive
La conception et la fabrication de composants de moules à injection représentent une discipline d'ingénierie complexe qui nécessite une compréhension approfondie de la science des matériaux, de la gestion thermique, de la dynamique des fluides et des techniques de fabrication de précision.
-
Points clés à retenir
Une conception réussie de moules à injection nécessite un examen attentif des interactions des composants, de la compatibilité des matériaux, des contraintes de fabrication et des-exigences de performances à long terme.
La sélection du matériau et du processus de fabrication appropriés pour chaque composant du moule à injection doit équilibrer les exigences de performance avec les considérations économiques et les attentes en matière de lots de production.
À mesure que l'industrie du moulage par injection continue d'évoluer, les ingénieurs et les concepteurs doivent suivre le rythme des technologies, des matériaux et des méthodes de conception émergents pour conserver un avantage concurrentiel et fournir une qualité de produit supérieure. -
Impact technologique
L'intégration d'outils de simulation avancés, de techniques de fabrication intelligentes et de matériaux innovants continuera de conduire à des améliorations des performances des moules à injection, de l'efficacité de la production et de la qualité des pièces.
Les investissements dans la conception appropriée des moules d’injection et dans la sélection des composants sont rentables tout au long du cycle de vie de la production, ce qui se traduit par une qualité améliorée des pièces, une réduction des besoins de maintenance, une durée de vie plus longue des moules et une rentabilité globale accrue.
