Le trimestre dernier, nous avons repris un projet de sauvetage d'une entreprise européenne de dispositifs médicaux. Leur fournisseur d'origine avait proposé des portes de bord sur unMoule pour corps de seringue à 32 cavitéscar le coût de l'outillage était inférieur de 14 000 € à celui de l'alternative à vanne-. Après dix-huit mois de production, les pertes accumulées dues à la retouche des vestiges de la porte, à la dérive dimensionnelle et à deux remplacements complets de blocs de cavité avaient atteint 387 000 €. L’équipe d’approvisionnement qui a approuvé le devis initial n’y travaille plus.
La sélection des portes est le point où les programmes de moulage par injection réussissent ou échouent financièrement. Pas en marge. Au cœur.
La structure des coûts que personne ne met dans le devis
Les fournisseurs de moules citent l’outillage comme élément de capital. Ce qu'ils ne détaillent pas, c'est comment la conception des portes garantit votre rentabilité par pièce pour les cinq prochaines années.
Une porte à canal froid sur un programme annuel de 150 000 unités utilisant du PA66-GF30 à 4,20 €/kg génère environ 19 % de déchets de matériaux en poids si l'on inclut les restes de carottes, de canaux et de porte. Ces déchets sont soit rebroyés, ce qui nécessite de l'équipement, de l'espace au sol, des contrôles de contamination et un suivi du rapport de mélange, soit ils sont éliminés. Aucune des deux options n’est gratuite. Aucune des deux options n’apparaît sur votre devis d’outillage.
Le temps de cycle est l’autre facteur de coût invisible. Le système de canaux dans un moule à canaux froids doit se solidifier avant que le moule puisse s'ouvrir. Sur un cycle de base de 28-secondes, le refroidissement des canaux ajoute 4 à 6 secondes en fonction du diamètre du canal et de l'emplacement du circuit de refroidissement. Ces secondes se traduisent directement en heures machine. Au coût machine de 45 €/heure, une extension de cycle de 5 secondes sur 150 000 unités annuelles coûte 9 375 € par an en consommation de capacité supplémentaire. Sur une durée de vie de cinq ans, ce choix de conception unique coûte 46 875 € rien qu'en temps machine.
Systèmes à canaux chaudséliminez entièrement les déchets des canaux et supprimez le refroidissement des canaux de l’équation du temps de cycle. L'outillage coûte plus cher. L'économie par pièce-s'améliore. La question est de savoir où se situe le seuil de rentabilité-pour votre programme spécifique.
Calcul du seuil de rentabilité : les chiffres que votre fournisseur devrait fournir
L'année dernière, nous avons construit un modèle de comparaison des coûts pour un programme de boîtiers de connecteurs qui illustre le cadre décisionnel. La pièce pesait 8,4 g en PBT-GF30. La projection du volume annuel était de 280 000 unités. Le coût du matériel était de 3,85 €/kg.
Scénario de canal froid
Le devis outillage s'élève à 23 500 € pour un moule 4 empreintes avec portes sous-marines. Le poids du coureur par tir était de 6,2 g, ce qui signifie un poids total de 39,8 g pour produire quatre pièces de 8,4 g. L'efficacité matérielle était de 84,4 %. Coût matériel annuel calculé à 4 291 € par an en déchets. Le temps de cycle était de 31 secondes, soit 116 tirs par heure. L'inspection manuelle des portes a ajouté 0,008 € par pièce à l'allocation de main-d'œuvre.
Scénario de canaux chauds
Le devis d'outillage était de 38 200 € pour le même nombre d'empreintes avec portes thermiques. Pas de déchets de coureurs. Le temps de cycle est tombé à 24 secondes, ce qui donne 150 clichés par heure. L'amélioration du débit de 29 % signifie que le même volume annuel a nécessité 23 % d'heures machine en moins.
Le delta outillage était de 14 700 €. Les économies annuelles résultant de l'élimination des déchets de matériaux, de la réduction du temps de machine et de la réduction de la main d'œuvre se sont élevées à 11 840 €. Le seuil de rentabilité-a été atteint après 14,9 mois de production. Chaque mois par la suite, la configuration à canaux chauds a permis d'économiser 987 € par rapport à la configuration à canaux froids.
Il s'agit du calcul que votre fournisseur devrait vous montrer lors de l'examen DFM. S'ils ne l'exécutent pas, vous prenez une décision aveugle sur une variable qui affecte plus l'économie de votre programme que presque tout autre choix d'outils.

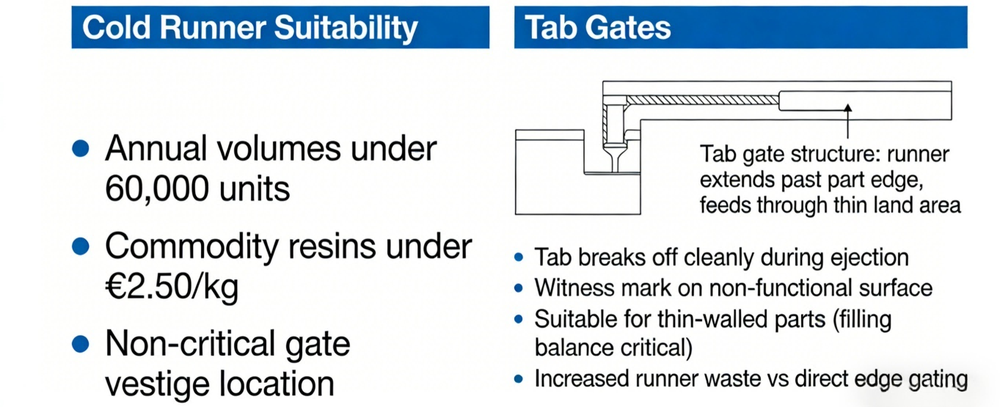

Sélection du type de porte dans les systèmes à canaux froids
Les canaux froids ont toujours du sens pour des profils de programme spécifiques. Les volumes annuels inférieurs à 60 000 unités, les résines de base inférieures à 2,50 €/kg et les pièces pour lesquelles l'emplacement des vestiges de la porte n'est pas-critique sont tous favorables à l'économie des canaux froids. La question est alors de savoir quel type de porte au sein de cette classe de système.
Portes de bord
Les portes de bord se positionnent au niveau de la ligne de joint et permettent des sections transversales-relativement grandes, ce qui est utile avec des pièces à parois épaisses-ou des matériaux à haute-viscosité. Le compromis-est un vestige visible et un travail de coupe manuel. Sur un programme exécutant 40 000 unités par an avec un coût de coupe de 0,04 € par -pièce, cela représente 1 600 €/an de main d'œuvre qu'un type de portail différent pourrait éliminer.
Portes sous-marines
Les portes sous-marines passent sous la ligne de joint selon un angle et se cisaillent automatiquement pendant l'éjection. Ils éliminent le travail de coupe et cachent les vestiges sous la surface cosmétique. La contrainte est le diamètre du portail, généralement 1,2-1,8 mm maximum, ce qui limite la capacité de débit. Les programmes utilisant des matériaux chargés de verre-avec une charge supérieure à 30 % rencontrent souvent des problèmes de remplissage avec les portes sous-marines, car la section transversale restreinte crée une chute de pression excessive au niveau de la porte.
Portes à onglets
Les portes à languettes prolongent le canal au-delà du bord de la pièce et traversent une mince zone de terrain. La languette se casse proprement lors de l'éjection et la marque témoin atterrit sur une surface non-fonctionnelle. Les portes à languettes fonctionnent bien pour les pièces à paroi mince-où l'équilibre de remplissage est critique, mais elles augmentent le gaspillage des canaux par rapport aux portes à bord direct.
Portes de ventilateur
Les vannes à ventilateur répartissent l'entrée de la matière fondue sur une section transversale plus large-, ce qui réduit la contrainte de cisaillement à l'entrée et améliore l'uniformité de remplissage sur les grandes pièces plates. La pénalité est un gaspillage substantiel de coureurs de la part des supporters eux-mêmes. Nous recommandons généralement les vannes à ventilateur uniquement lorsque la géométrie de la pièce crée des problèmes de remplissage avec les vannes ponctuelles et lorsque le coût du matériau est suffisamment bas pour que les déchets supplémentaires soient acceptables.
Le choix entre ces options ne relève pas d’une préférence technique. Il s'agit d'un problème d'optimisation des coûts avec des contraintes. Quel est votre coût matériel ? Quel est ton volume ? Quelles sont vos exigences cosmétiques ? Quel est votre coût de main d’œuvre de coupe ? Les réponses à ces questions déterminent le type de porte correct pour votre programme.
Sélection de portes à canaux chauds : thermique ou vanne
Dans les systèmes à canaux chauds, le choix entre des vannes thermiques et des vannes à vanne est également important pour l'économie du programme.
Les portes thermiques s'appuient sur une congélation contrôlée pour sceller l'orifice de la porte entre les tirs. Un petit bouchon de plastique se solidifie à l'extrémité de la grille pendant le refroidissement, puis souffle dans la cavité lors du prochain coup d'injection. Le système est mécaniquement simple, sans pièces mobiles au niveau du portail. Le coût de l'outillage varie de 800 à 1 500 € par goutte selon la configuration de la buse. La limitation est la sensibilité du processus. La qualité des vestiges de la porte dépend d'un contrôle précis de la température au niveau de la pointe de la buse, et l'obtention de résultats cohérents nécessite un développement minutieux du processus pendant l'échantillonnage.
Les obturateurs à vanne utilisent une goupille mécanique actionnée par des vérins pneumatiques ou hydrauliques pour fermer physiquement l'orifice de l'obturateur. La goupille avance pour sceller la porte, se rétracte pour permettre le remplissage et avance à nouveau avant l'ouverture du moule. Cette fermeture positive élimine le filage, empêche la bave lors de l'ouverture du moule et produit une qualité de vestige constante sur une fenêtre de processus plus large. Le coût de l'outillage varie de 1 800 à 3 200 € par chute en fonction du système d'actionnement et de la conception des broches.
Le delta de coût entre le déclenchement thermique et le déclenchement par vanne sur un système à 8 -gouttes peut dépasser 15 000 €. Cette prime est justifiée lorsque l'application nécessite des surfaces sans résidus, lorsque le matériau a tendance à baver ou à filer, ou lorsque la stabilité du processus est essentielle à la cohérence de la qualité. Pièces extérieures automobiles de classe A,boîtiers pour dispositifs médicauxavec des exigences esthétiques, et les composants optiques spécifient généralement les obturateurs indépendamment de l'augmentation du coût.
Le déclenchement séquentiel des vannes ajoute une autre couche de capacité et de coût. Les portes individuelles s'ouvrent et se ferment selon un timing programmé, permettant au front de fusion de progresser à travers la cavité selon une séquence contrôlée plutôt que de se remplir simultanément à partir de toutes les portes. Plastics Technology a documenté des réductions du temps de cycle de 110 secondes à moins de 75 secondes sur les programmes de pare-chocs automobiles utilisant le remplissage séquentiel (ptonline.com). La technologie réduit également le tonnage de serrage requis de 20 à 30 % car la pression maximale dans la cavité est plus faible lors d'un remplissage séquentiel que lors d'un remplissage simultané.
Les systèmes séquentiels nécessitent des contrôleurs, des capteurs et une programmation supplémentaires. Le surcoût en matière d'outillage par rapport aux obturateurs standards peut dépasser 25 000 € pour les applications complexes à plusieurs-vannes. Le retour sur investissement dépend entièrement de l’amélioration du temps de cycle et des économies de tonnage de serrage sur la géométrie spécifique de votre pièce.

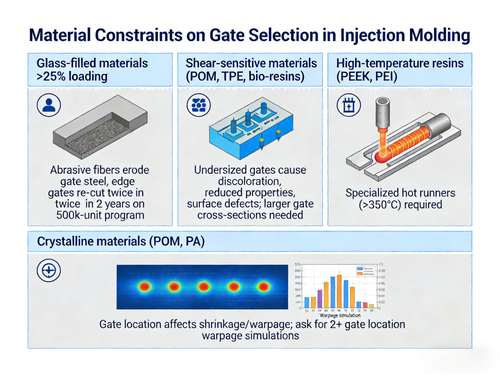

Contraintes matérielles sur la sélection des portes
Certaines combinaisons de matériaux et de portails ne fonctionnent tout simplement pas. Découvrir cela lors de l'échantillonnage T1 plutôt que lors de l'examen DFM coûte du temps et de l'argent.
Matériaux chargés de verre-une charge supérieure à 25 % accélère considérablement l’usure du portail. Les fibres abrasives érodent l’acier du portail, modifiant ainsi les caractéristiques de remplissage au cours de la durée de vie de la production. Sur un programme de 500 000-unités, nous avons constaté que les portes de bord devaient être recoupées deux fois au cours des deux premières années de production. La solution consiste à concevoir dès le départ des portails sous forme d’inserts remplaçables. La conception de l'insert ajoute 600 à 900 € au coût d'outillage initial mais évite les interruptions de production pour la remise à neuf ultérieure du portail.
Les matériaux sensibles au cisaillement-, notamment le POM, certains TPE et certaines-résines biosourcées, se dégradent lorsqu'ils sont poussés à travers des portes sous-dimensionnées à grande vitesse. La dégradation se manifeste par une décoloration près de la grille, des propriétés mécaniques réduites ou des défauts de surface. Les sections transversales des portes-doivent être plus grandes que ce que suggèrent les règles de dimensionnement standard, et les profils de vitesse d'injection nécessitent une optimisation minutieuse pendant le développement du processus.
Les résines-hautes températures telles que le PEEK et le PEI nécessitent des composants de canaux chauds spécialisés conçus pour des températures de traitement supérieures à 350 degrés. Les systèmes à canaux chauds standard échouent dans ces applications. Le chapitre sur les matériaux de votre demande d'offre doit confirmer explicitement que le fournisseur a déjà traité votre famille de résines et dispose d'une capacité de canaux chauds appropriée si ce système est proposé.
Les matériaux cristallins rétrécissent davantage que les matériaux amorphes et le retrait varie selon la direction d'écoulement. L'emplacement de la porte affecte directement la répartition du retrait et le gauchissement final de la pièce. Lorsque vous recevez un devis de moule pour une pièce POM ou PA, demandez les résultats de simulation de déformation en comparant au moins deux options d'emplacement de point d'injection. Les fournisseurs qui fournissent uniquement une analyse de flux à option unique-ne réalisent pas un travail d'ingénierie adéquat.
Ce que votre demande de prix devrait exiger
La conversation de sélection de porte doit avoir lieu pendant la cotation, et non après la publication de l'outillage. Votre demande de prix doit forcer cette conversation en exigeant des livrables spécifiques.
Demander une panne détaillée du système de canaux chauds si cette configuration est proposée. Marque, modèle, nombre de zones, spécifications du contrôleur, liste des pièces détachées avec prix. Les éléments de ligne génériques « système de canaux chauds inclus » empêchent toute comparaison significative entre les fournisseurs.
Exigersimulation de flux de moulerésultats indiquant le temps de remplissage, la pression au transfert, l'emplacement des lignes de soudure et la prévision du gauchissement. Demandez une comparaison d’au moins deux options d’emplacement de porte avec la justification de l’approche recommandée. Les fournisseurs qui repoussent cette demande signalent des capacités d’ingénierie limitées.
Spécifiez les exigences en matière de vestiges de porte en termes mesurables. Hauteur maximale des vestiges, diamètre, état de surface acceptable. Obtenez un engagement écrit avant le démoulage.
Pour les matériaux remplis, exiger une confirmation de la conception de l’insert de porte remplaçable. Demandez les spécifications du matériau des inserts et l'intervalle de remplacement prévu en fonction de l'expérience du fournisseur avec des programmes similaires.
Demandez une répartition du temps de cycle indiquant le temps de remplissage, le temps d'emballage, le temps de refroidissement et le temps d'ouverture/fermeture du moule. Demandez quelles hypothèses déterminent l'estimation du temps de refroidissement et comment le choix du système de porte affecte ce chiffre.
Pourquoi c'est important pour votre prochain programme
La sélection des portes est l'une des rares décisions en matière d'outillage qui affecte directement à la fois votre investissement en capital et votre rentabilité actuelle par pièce. La plupart des autres choix d’outillage influencent les coûts dans un sens ou dans l’autre. Les portes influencent les deux.
Les équipes d'approvisionnement qui réussissent sont celles qui demandent une analyse du seuil de rentabilité lors de l'offre, exigent des données de simulation avant la publication des outils et intègrent dès le départ la maintenance du système de contrôle dans leurs modèles de coûts de production.
Notre équipe d'ingénieurs crée des modèles de comparaison de systèmes de portes comme pratique standard lors de l'examen DFM. Nous avons traité suffisamment de variété de matériaux et d’industries pour savoir où se situent les seuils de décision pour différents profils de programmes. Lorsqu'un programme arrive avec des paramètres qui se rapprochent du seuil de rentabilité, nous exécutons les chiffres explicitement plutôt que de nous fier par défaut aux préférences du fournisseur ou aux pratiques historiques.
Si votre prochain programme implique des décisions en matière de système de portes qui pourraient affecter de manière significative votre structure de coûts, envoyez-nous la géométrie de votre pièce, les spécifications des matériaux et la projection du volume. Nous effectuerons la comparaison et vous montrerons où se situe votre seuil de rentabilité.
