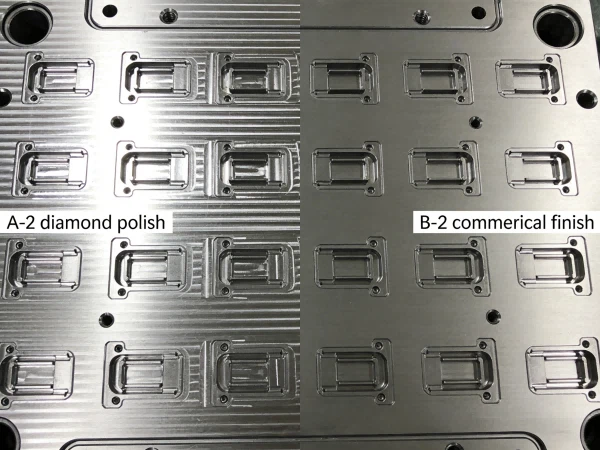

Le trimestre dernier, nous avons repris unMoule de connecteur médical à 32 cavitésd'un client qui se battait depuis trois mois contre un fournisseur. Le devis original précisait un polissage diamant A-2 sur toutes les surfaces. Lorsque l'outil est arrivé dans nos installations de Shenzhen, nous avons effectué des essais et découvert quelque chose que l'équipe d'approvisionnement du client n'avait jamais soupçonné : dix-sept de ces cavités nécessitaient réellement un A-2 pour la clarté optique de la pièce finale, mais quinze auraient pu fonctionner de manière identique avec une finition commerciale B-2. Les spécifications inutiles avaient ajouté environ 40 % à leur coût de polissage et six semaines à leur calendrier.
Ce schéma se répète constamment dans nos projets. Au cours de 25 années de travail d'exportation vers des équipementiers européens et nord-américains, nous avons vu les acheteurs se débattre avec le même angle mort : les spécifications de finition de surface proviennent de l'ingénierie avec peu de contexte commercial, et les responsables des achats les approuvent sans le vocabulaire technique nécessaire pour les repousser. Le résultat est soit de l'argent gaspillé en sur-spécifications, soit des problèmes de production dus à des-spécifications. Aucun des deux résultats ne donne une bonne impression aux revues trimestrielles.
Ce que vos dessins techniques ne vous disent pas

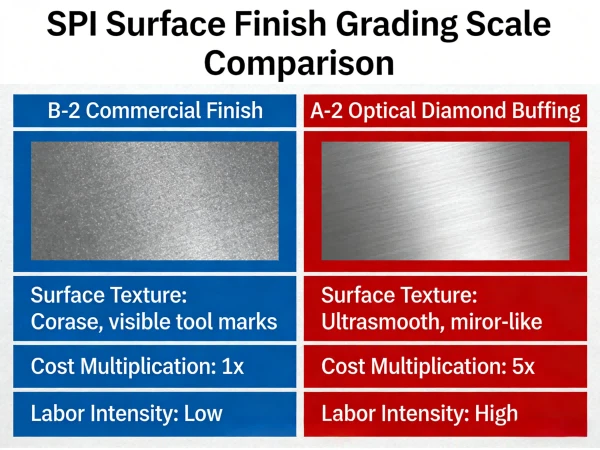

Le système de notation SPI donne à chacun un langage commun pour les exigences en matière de finition de surface. La plupart des équipes d'approvisionnement peuvent réciter les bases : les qualités A- sont polies miroir, les qualités B- sont commerciales, les qualités C- sont mates, les qualités D- sont texturées. Ce que le système de notation ne communique pas, c'est la multiplication des coûts cachée à chaque saut dans l'échelle.
Passer de B-2 à A-2 n'est pas une augmentation linéaire des coûts. Cela déclenche trois facteurs aggravants qui gonflent les budgets d’une manière que le devis initial n’aurait peut-être pas détaillé. La nuance d'acier passe généralement du 718H standard au S136 trempé, ce qui coûte beaucoup plus cher par bloc avant le début de tout usinage. La séquence de polissage s'étend considérablement car le polissage du diamant jusqu'à la qualité A nécessite de réaliser chaque étape intermédiaire, depuis la pierre grossière jusqu'aux grains de plus en plus fins. Et le bassin de main-d'œuvre se réduit aux spécialistes qui exigent des tarifs majorés pour le travail en salle blanche où le contrôle de la contamination ajoute des frais supplémentaires à chaque heure.
Nous avons suivi ces multiplicateurs de coûts sur des centaines de projets. Une finition optique -1 coûte généralement quinze à vingt -cinq fois le coût des surfaces texturées de qualité D-. Même le passage de B-3 à B-1 peut doubler le poste de polissage. B-2 fonctionne comme la norme par défaut de l'industrie car il supprime les marques d'outils, permet une libération fiable des pièces et convient à la plupart des applications commerciales sans déclencher cette augmentation des coûts. Pourtant, nous recevons régulièrement des appels d'offres avec des spécifications de qualité A sur les nervures structurelles internes qu'aucun utilisateur final ne verra jamais.
La question de l’acier que personne n’a posée

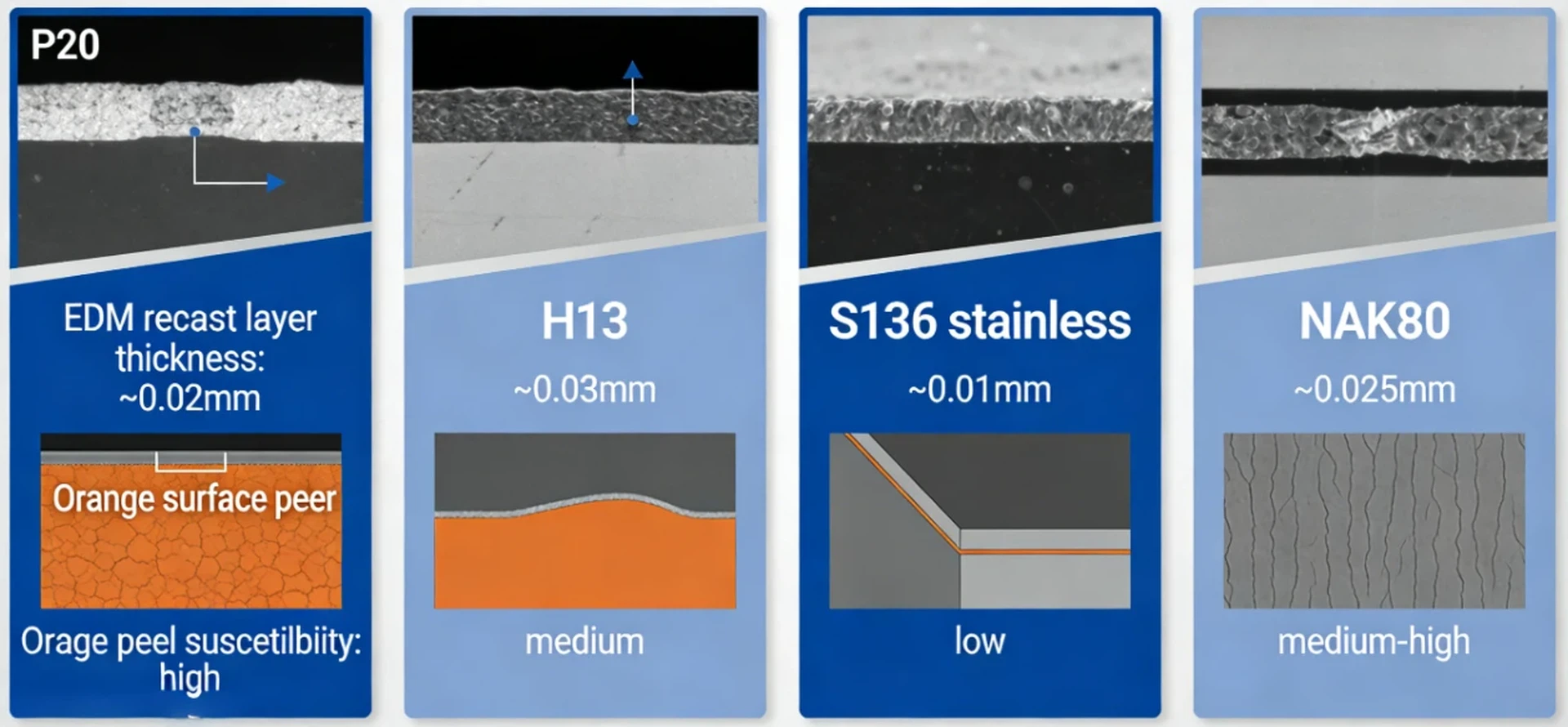

L'année dernière, un Allemandautomobiletier-one nous a envoyé un package d'outillage avec des spécifications de polissage identiques pour les cavités P20 et les inserts de noyau H13. Leur fournisseur existant avait annoncé le travail sans signaler que ces deux aciers se comportent fondamentalement différemment sous polissage. P20 à 28-32 HRC s'avère plus sensible aux défauts de peau d'orange lors de la finition. Les variations de dureté au sein d'un même bloc P20 peuvent créer des incohérences que même les polisseurs expérimentés ont du mal à surmonter. Le H13, en revanche, produit ce que les outilleurs expérimentés décrivent systématiquement comme les meilleures surfaces polies globales parmi les aciers pour moules courants, bien que sa couche de refonte EDM exige un effort de retrait beaucoup plus important.
Nous avons révisé les spécifications pour tenir compte de ces comportements matériels, ajusté le devis en conséquence et livré l'outil six semaines avant le calendrier initial. Le responsable des achats nous a dit plus tard qu'il remettait en question cette spécification depuis des mois, mais qu'il lui manquait le vocabulaire technique nécessaire pour défier son équipe d'ingénierie. C’est exactement là qu’un fournisseur de moules expérimenté devrait apporter une valeur ajoutée. Si nous exécutons simplement ce que dit le dessin sans signaler les implications commerciales, nous ne travaillons pas vraiment en partenariat avec nos clients.
Pour les projets nécessitant réellement des surfaces de qualité optique-, l'acier inoxydable S136 reste la référence. Sa microstructure constante et sa résistance à la corrosion permettent des finitions miroir qui résistent tout au long de la production. Le NAK80 offre une alternative à considérer : pré-durci à 40 HRC avec une couche de refonte EDM plus douce et plus fine qui s'enlève plus facilement que le H13, et il s'usine environ vingt pour cent plus rapidement que le P20 tout en obtenant des finitions A-1 avec des techniques normales.
En cas de dépassement-Les spécifications causent réellement des problèmes
Voici un détail technique qui surprend même les acheteurs expérimentés : les surfaces très polies peuvent augmenter la force d'éjection plutôt que de la réduire. L'adhérence des polymères sur l'acier très lisse dépasse parfois l'adhérence sur l'acier légèrement texturé. Nous avons vu des projets dans lesquels la spécification de qualité A-créait des problèmes de collage qui nécessitaient l'ajout d'un léger jet de billes sur le polissage diamanté pour créer une surface interrompue. Le client a payé pour la finition miroir, puis a payé à nouveau pour le défaire partiellement.

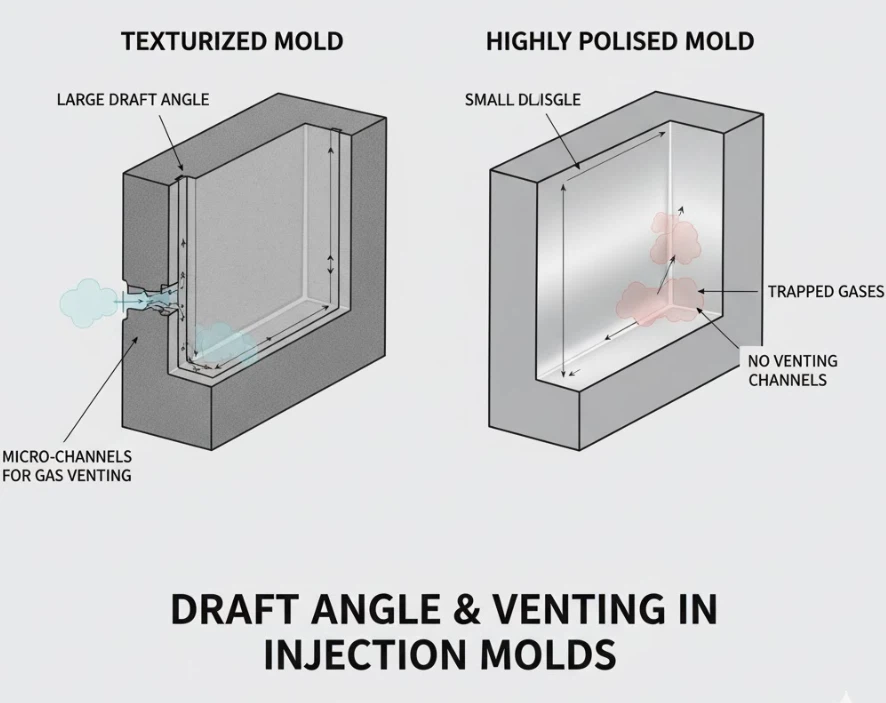

Les interactions d’angle de dépouille aggravent cet effet. Les directives de l'industrie demandent d'ajouter 1,5 degrés de dépouille par 0,001 pouce de profondeur de texture. Un tirage insuffisant sur des surfaces très polies peut réduire l'efficacité d'éjection jusqu'à soixante pour cent, prolonger les temps de cycle de quinze à trente pour cent et augmenter les taux de rebut jusqu'à quarante pour cent. Ces coûts en aval n'apparaissent jamais sur le devis d'outillage original, mais ils déterminent si le projet atteint réellement ses objectifs économiques de production.
La texture affecte également la ventilation. Les surfaces polies au niveau A-3 ou mieux peuvent créer des passages de ventilation autonettoyants- où les résidus ne peuvent pas adhérer, ce qui semble bénéfique. Mais les finitions texturées fournissent des micro-canaux pour les gaz piégés qui réduisent les marques de brûlure et les vides lors de l'injection. La bonne spécification dépend de la géométrie de la pièce, des caractéristiques du flux de matières et du volume de production. Un compétentfournisseur de services de polissage de moulesdevrait travailler sur ces compromis-avec votre équipe d'ingénierie, et pas simplement exécuter ce qui arrive dans le package de dessin.
Le calcul de la durée de vie qui change tout
La qualité de la surface du moule va bien au-delà des considérations esthétiques sur les pièces individuelles. Des protocoles appropriés de polissage et de maintenance des moules peuvent doubler ou tripler la durée de vie des outils, modifiant fondamentalement la rentabilité d'un projet au cours d'un cycle de production. Un outil de production en P20 réalise généralement entre 50 000 et 150 000 prises de vue dans des conditions normales. Avec un bon entretien de la surface, ce même outil peut atteindre 300 000 tirs. Les outils H13 évalués pour 250 000 à 500 000 cycles dépassent régulièrement le million de coups lorsque l’état de la surface est activement géré.
Pour un outil de 50 000 $ produisant des composants à 0,50 $ chacun, prolonger la durée de vie de 300 000 à 600 000 tirs permet d'économiser environ 25 000 $ rien qu'en amortissement de l'outillage. Les multiples coûts des réparations d’urgence sont également importants ici. Un entretien inadéquat des surfaces contribue à près de la moitié des pannes prématurées des outils, selon les données de maintenance de l'industrie. Les réparations d'urgence coûtent généralement trois à cinq fois ce qu'aurait nécessité une maintenance préventive, et les arrêts de production imprévus en cas de panne d'outil s'élèvent entre 1 000 et 10 000 dollars par heure, selon la taille de l'installation.
C'est précisément pourquoi nous incluons une documentation sur l'état de surface dans nos packages de transfert de moules et fournissons des conseils de repolissage détaillés-basés sur les nuances d'acier spécifiques et les volumes de production impliqués. La plupart de nos clients exportateurs utilisent des moules que nous avons construits pendant cinq à huit ans avant une remise à neuf majeure. Une telle longévité des outils n’est pas le fruit du hasard.
La conversation qui en vaut la peine
Il y a vingt-cinq ans, lorsque ABIS a commencé à créer des outils pour les marchés d'exportation, les discussions avec les équipes d'approvisionnement portaient généralement sur le prix par cavité et les semaines de livraison. La finition de surface était un élément que personne ne remettait en question. Aujourd'hui, les acheteurs avec lesquels nous travaillons dans le secteur automobile,dispositif médical, et l'électronique grand public sont tous confrontés à la même pression : justifier chaque dollar dépensé en outillage par des données économiques de production claires. Cela signifie que les décisions relatives aux spécifications de surface méritent le même examen minutieux que le nombre de cavités, les nuances d'acier etsélections de canaux chauds.
Lorsque vous nous envoyez un appel d'offres comportant des spécifications de qualité A-, nous vous posons des questions. Quelles surfaces nécessitent réellement une clarté optique pour le produit final ? Quelles spécifications sont issues d’une ingénierie sans apport commercial ? Où pouvons-nous optimiser les spécifications pour réduire les coûts sans affecter les performances des pièces ? Ces conversations signifient parfois que nos devis reviennent plus élevés que ceux de nos concurrents qui exécutent simplement le dessin tel qu'il est reçu. Le plus souvent, cela signifie que nous fournissons des outils qui respectent à la fois le budget et les objectifs de production, ce qui est en fin de compte ce qui permet aux projets de progresser et aux responsables des achats de bien paraître devant leurs dirigeants.
