Qu’est-ce que la microstructure ?
La microstructure fait référence à la disposition et à l'organisation des caractéristiques internes d'un matériau à l'échelle microscopique, généralement observée entre 1 nanomètre et 1 000 micromètres. Ces caractéristiques incluent les limites de grains, les distributions de phases, les orientations des cristaux et les défauts qui influencent directement les propriétés mécaniques, électriques et thermiques d'un matériau.
L'échelle et la portée de la microstructure
La microstructure existe dans une plage de tailles spécifique qui nécessite un grossissement pour être observée. La plupart des caractéristiques microstructurales se situent entre 0,1 et 100 micromètres, ce qui fait de la microscopie optique et électronique les principaux outils d'examen.
L'échelle est importante car elle se situe entre la structure atomique (échelle nanométrique) et la macrostructure (caractéristiques visibles). A ce niveau intermédiaire, les matériaux développent leurs propriétés caractéristiques. Un composant en acier peut paraître uniforme à l'œil nu, mais sa microstructure révèle des motifs de grains, des précipités de carbure et des limites de phase qui déterminent s'il est fragile ou ductile.
Différents matériaux présentent des caractéristiques microstructurales distinctes. Les métaux présentent des grains et des joints de grains. Les céramiques présentent des phases cristallines et une porosité. Les polymères révèlent des arrangements de chaînes moléculaires et des régions cristallines. Les composites combinent plusieurs microstructures au sein d’un seul système de matériaux.
Composants clés de la microstructure

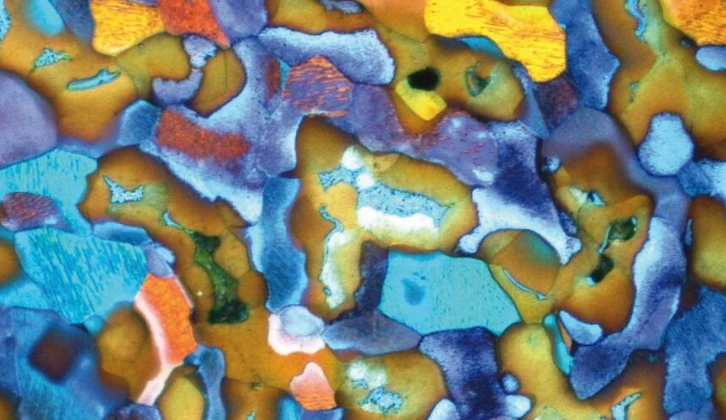

Grains et limites des grains
Les grains sont des régions cristallines individuelles au sein d’un matériau polycristallin. Chaque grain contient des atomes disposés selon une structure cristalline spécifique, mais leur orientation diffère de celle des grains voisins. Les interfaces entre les grains-limites de grains-agissent comme des barrières au mouvement des dislocations et influencent considérablement la résistance du matériau.
La taille des grains affecte directement les propriétés mécaniques via la relation Hall-Petch. Les grains plus petits fournissent une plus grande surface limite entre les grains, ce qui renforce le matériau en empêchant le mouvement des dislocations. Un matériau avec des grains de 10 micromètres sera plus fragile que le même matériau avec des grains de 1 micromètre.
Les joints de grains influencent également la résistance à la corrosion, la conductivité électrique et la propagation des fissures. Les matériaux ayant une densité de joints de grains élevée peuvent résister à la croissance des fissures mais peuvent être plus sensibles à la corrosion intergranulaire dans certains environnements.
Répartition des phases
De nombreux matériaux d'ingénierie contiennent plusieurs phases-régions distinctes avec différentes structures ou compositions cristallines. L'acier contient des phases de ferrite et de cémentite. Les alliages d'aluminium contiennent des phases précipitées qui assurent le renforcement. La distribution, la taille et la morphologie de ces phases déterminent de manière critique les performances.
Les transformations de phase lors du traitement thermique créent des microstructures spécifiques. La trempe de l'acier produit de la martensite, une phase extrêmement dure mais cassante. La trempe convertit une partie de la martensite en martensite trempée avec une meilleure ténacité. La microstructure résultante dépend de la cinétique de transformation et des vitesses de refroidissement appliquées.
Orientation et texture des cristaux
Les grains individuels ont des orientations cristallographiques spécifiques. Lorsque de nombreux grains partagent des orientations similaires, le matériau développe une texture. Cette orientation préférée affecte considérablement les propriétés anisotropes - le matériau se comporte différemment dans différentes directions.
Les tôles laminées développent généralement des textures fortes dues à la déformation plastique. Les tôles d'acier-d'emboutissage profond nécessitent des textures spécifiques pour former des formes complexes sans se fissurer. L'acier électrique nécessite des orientations particulières pour minimiser les pertes magnétiques. Comprendre et contrôler la texture est essentiel pour optimiser les performances des matériaux dans les applications directionnelles.
Défauts et imperfections
Les structures cristallines parfaites n’existent pas dans les matériaux réels. Les microstructures contiennent divers défauts : défauts ponctuels (lacunes et interstitiels), défauts linéaires (dislocations), défauts plans (joints de grains et défauts d'empilement) et défauts volumiques (pores et inclusions).
Ces imperfections ne sont pas nécessairement mauvaises. Les dislocations permettent une déformation plastique, permettant aux métaux de se plier sans se casser. La porosité contrôlée des céramiques assure une isolation thermique. La clé est de comprendre quels défauts aident ou nuisent à des applications spécifiques.
Comment se forme la microstructure
L’historique du traitement détermine la microstructure. La solidification à partir de la fusion crée la structure granulaire initiale. Le travail mécanique ultérieur affine les grains et introduit des textures de déformation. Les traitements thermiques déclenchent des transformations de phase et la croissance des grains.
La vitesse de refroidissement pendant la solidification affecte considérablement la taille des grains. Un refroidissement rapide produit des grains fins avec un temps de croissance limité. Un refroidissement lent permet aux grains plus gros de se développer. Le moulage au sable produit des microstructures plus grossières que le moulage sous pression en raison des différentes vitesses de refroidissement.
La déformation plastique par laminage, forgeage ou extrusion brise et allonge les grains tout en générant des densités de dislocation élevées. Cet écrouissage renforce le matériau mais réduit la ductilité. Le recuit ultérieur permet la recristallisation-de nouvelles souches-les grains libres se nucléent et se développent, restaurant ainsi la ductilité.
Des techniques de traitement avancées commemoulage par injection de métalcréez des microstructures uniques en combinant la métallurgie des poudres avec le moulage du plastique. Le processus de frittage consolide les particules de poudre métallique, produisant des microstructures à grains fins-avec une précision de forme proche du-net-pour les composants complexes.
Observer et analyser la microstructure
Préparation métallographique
La révélation de la microstructure nécessite une préparation minutieuse des échantillons. La découpe, le montage, le meulage et le polissage produisent une surface plane et sans rayures. La gravure chimique ou électrochimique attaque les joints de grains et les interfaces de phases, les rendant visibles sous grossissement.
Différents agents de gravure révèlent différentes caractéristiques. Le Nital (acide nitrique dans l'alcool) montre les limites des grains dans l'acier. Le réactif de Keller révèle la structure des grains des alliages d'aluminium. Le choix de l’agent de gravure dépend du système matériel et des caractéristiques d’intérêt.
Techniques de microscopie

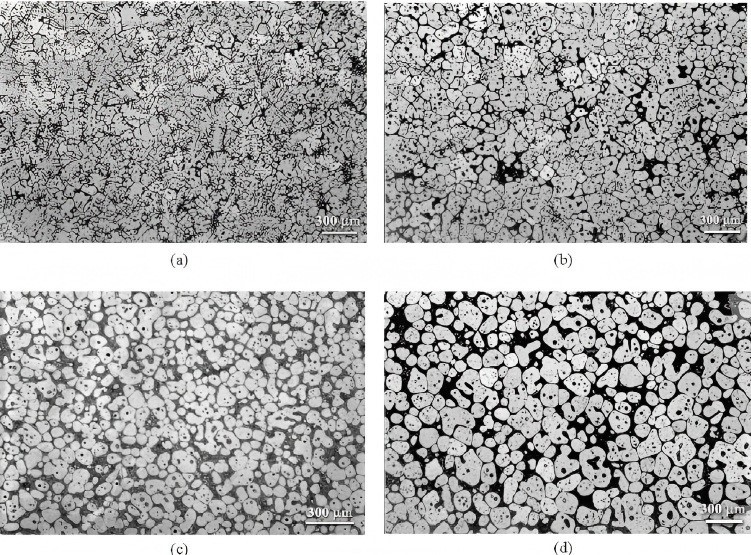

La microscopie optique fournit des grossissements jusqu'à 1 000 × pour l'observation microstructurale de base. C'est rapide, relativement peu coûteux et suffisant pour de nombreuses applications de contrôle qualité. La taille des grains, l'identification des phases et la teneur en inclusions peuvent être évaluées optiquement.
La microscopie électronique à balayage (MEB) étend le grossissement jusqu'à 100 000 × avec une profondeur de champ supérieure. SEM révèle de fins précipités, des surfaces de fracture et des caractéristiques topographiques invisibles au microscope optique. La spectroscopie de rayons X à dispersion d'énergie (EDS) attachée aux SEM fournit une analyse de la composition élémentaire.
La microscopie électronique à transmission (TEM) atteint les grossissements les plus élevés et révèle des caractéristiques à l'échelle atomique. Les luxations, les structures précipitées et les caractéristiques interfaciales deviennent visibles. La TEM nécessite une préparation approfondie des échantillons mais offre une résolution inégalée pour les études microstructurales fondamentales.
Microstructure-Relations de propriété
Propriétés mécaniques
La résistance, la ductilité, la ténacité et la dureté dépendent toutes des caractéristiques microstructurales. Les matériaux à grains fins-résistent mieux à la déformation que ceux à grains grossiers-. Les distributions de précipités contrôlent le renforcement des alliages à base d'aluminium et de nickel-. La morphologie des phases détermine si l'acier sera dur ou cassant.
Un acier biphasé-contient des îlots de martensite dure dans une matrice de ferrite molle. Cette microstructure combine la haute résistance de la martensite avec une bonne formabilité de la ferrite-propriétés impossibles à obtenir dans les aciers monophasés-.
Propriétés physiques
La conductivité électrique diminue avec l'augmentation de la densité des joints de grains, car les joints dispersent les électrons. La conductivité thermique suit des tendances similaires. Les propriétés magnétiques dépendent fortement de l'orientation des grains et de la structure du domaine.
Résistance à la corrosion
Les joints de grains se corrodent souvent de manière préférentielle, en particulier dans les aciers inoxydables sensibilisés, où les carbures de chrome précipitent aux joints. Les matériaux à grains fins-avec une plus grande surface limite peuvent être plus sensibles à la corrosion intergranulaire. La distribution des phases affecte également les inclusions de corrosion localisées - et les secondes phases peuvent agir comme des sites anodiques ou cathodiques.
Contrôle de la microstructure pour les applications
Les ingénieurs manipulent le traitement pour obtenir les microstructures souhaitées. La tôle d'acier automobile nécessite des microstructures spécifiques en ferrite-perlite pour sa formabilité. L'aluminium aérospatial a besoin d'une distribution contrôlée de précipités pour plus de résistance. Les aubes de turbine utilisent des microstructures monocristallines ou solidifiées directionnellement pour éliminer les joints de grains perpendiculaires à la contrainte.
La fabrication additive introduit de nouveaux défis microstructuraux. Une solidification rapide et des cycles thermiques répétés créent des structures de grains et des distributions de phases uniques. Comprendre ces relations entre processus-structure est essentiel pour qualifier les composants imprimés en 3D-.
La conception microstructurale continue de progresser. Les matériaux nanostructurés poussent la taille des grains en dessous de 100 nanomètres pour une résistance exceptionnelle. Les microstructures à gradient font varier les propriétés en fonction de l'épaisseur du composant. L'ingénierie microstructurale à plusieurs-échelles optimise simultanément les caractéristiques à différentes échelles de longueur.
Caractéristiques microstructurales communes dans différents matériaux
Aciers: Ferrite, perlite, bainite, martensite, austénite retenue, carbures, et variations de granulométrie selon composition et traitement thermique.
Alliages d'aluminium: Grains d'aluminium primaire, phases précipitées (comme θ' dans la série 2xxx ou '' dans la série 6xxx), précipités aux limites des grains et dispersoïdes.
Alliages de titane: Phases alpha et bêta de morphologies lamellaires, équiaxes ou bimodales. Structure des colonies en + alliages.
Céramique : Grains cristallins, phases vitreuses aux limites des grains, porosité et particules de deuxième phase-. La taille des grains affecte de manière critique les propriétés mécaniques.
Polymères : Régions cristallines et amorphes, structures sphérulitiques dans les polymères semi-cristallins et domaines séparés en phase - dans les copolymères séquencés.
Foire aux questions
Pourquoi la taille des grains affecte-t-elle la résistance du matériau ?
Les joints de grains bloquent le mouvement des dislocations, qui explique la déformation plastique des métaux. Des grains plus petits signifient plus de joints de grains par unité de volume, créant ainsi plus d'obstacles au mouvement des dislocations. Cette résistance au mouvement de dislocation augmente la contrainte nécessaire pour déformer le matériau, le rendant ainsi plus résistant. L'équation de Hall-Petch quantifie mathématiquement cette relation.
Deux matériaux de même composition peuvent-ils avoir des propriétés différentes ?
Oui, et la microstructure en est la raison. L'acier à 0,4 % de carbone peut être mou et ductile ou extrêmement dur et cassant selon sa microstructure. Le traitement thermique, le traitement mécanique et les vitesses de refroidissement modifient tous la microstructure sans changer la composition. C'est pourquoi le traitement est aussi important que le choix des matériaux.
À quelle vitesse la microstructure peut-elle changer ?
Cela dépend de la température et du mécanisme. Les transformations de phase pendant la trempe se produisent en millisecondes. La croissance des grains pendant le recuit prend de quelques minutes à quelques heures. Les précipitations dans les alliages durcissant par vieillissement-se produisent sur plusieurs heures, voire plusieurs jours. Les changements microstructuraux à température ambiante sont extrêmement lents, c'est pourquoi la plupart des matériaux restent stables pendant le service.
Quelle est la différence entre la microstructure et la structure cristalline ?
La structure cristalline décrit l'arrangement atomique au sein d'un cristal parfait -le motif de cellules unitaires répétitives. La microstructure décrit comment ces régions cristallines (grains) sont disposées, orientées et distribuées ainsi que les limites, les phases et les défauts. La structure cristalline est à l'échelle atomique - ; la microstructure est à l'échelle microscopique-.
Le domaine de la microstructure continue d'évoluer avec de nouvelles techniques de caractérisation.. 3Les méthodes de microscopie D révèlent désormais des microstructures en trois dimensions plutôt qu'en coupes transversales-dimensionnelles-bidimensionnelles. Les algorithmes d'apprentissage automatique analysent des milliers d'images microstructurales pour prédire les propriétés ou identifier les itinéraires de traitement optimaux. Ces progrès rendent l’ingénierie microstructurale plus prédictive et moins empirique.
Comprendre la microstructure comble le fossé entre le traitement et les propriétés. Il explique pourquoi les matériaux se comportent comme ils le font et fournit les connaissances nécessaires pour améliorer les performances grâce à un traitement contrôlé.
