usine de pièces d'outillage de processus de moulage par injection
Nom de la pièce: | Corps / Tête, Tête Corps Gauche Tête corps droit |
Matériel: | PC |
Cavités de moule: | 1 + 1 + 1 + 1 |
Type de moule: | Moule 3 assiettes |
Type de porte: | porte de point |
Finition de surface: | SPI-B2 |
Cavité et noyau en acier: | H13 |
Taille de la pièce: | 1: 31.80X31.57X30.75 2: 19.50X22.00X25.35 3: 16.00X20.90X11.91 4: 16.00X19.80X6.00 |
Parce que ces pièces sont petites et nombreuses contre-dépouilles, son utilisation du moule à 3 plaques et de la porte de pointe est meilleure. à travers utiliser les différentes tailles de glissières pour assurer le déplacement du matériau. vous pouvez voir la bonne image
qui montre que le flux de moisissure est bon.

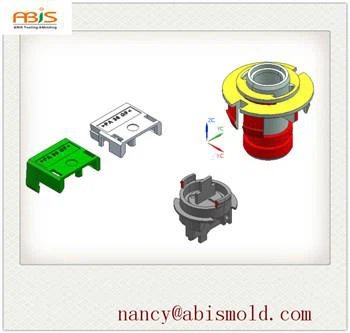

l'angle de dépouille des produits est également très important, 1 angle est acceptable pour la surface générale. au dessous de
la photo de gauche montre que la surface verte est à angle nul, il faut donc la changer à 1 angle pour éviter
tirant des dommages. et l'image de droite montre l'endroit rouge que l'épaisseur de paroi à épaisse peut
provoquer des marques d'évier.
ces pièces doivent faire 6 ascenseurs et 3 toboggans. curseurs utilisant la force de la broche angulaire à un
certain angle. Le bloc coulissant serait alors retiré. l'angle de déplacement du palonnier est de 8, et
la course d'injection est la longueur de contre-dépouille ajouter 1,5 mm. les images ci-dessous montrent respectivement
cavité et noyau.
ci-dessous est le système de refroidissement. sa ligne d'eau simple et générale. les glissières ont toutes fait le système de refroidissement.
ci-dessus est le simple rapport DFM montre et certains détails toujours dans la conception de moules 3D. et après
Essai de moule T1, nous pouvons vérifier les dimensions et l'apparence du moule,
Requiement du client.
