Comment les pièces MIM transformeront-elles la fabrication automobile en 2025 ?
Fine Sinter Co. au Japon a réalisé des économies de 20 % en produisant des aubes de turbocompresseur grâce au moulage par injection de métal - tout en maintenant des tolérances aussi serrées que ±0,015 mm sur les profils d'aile (Source : pim-international.com, 2023).
Pas une victoire isolée. Schunk Sintermetalltechnik fabriquait 4,5 millions de culbuteurs par an en utilisant la technologie MIM, des pièces que l'usinage traditionnel aurait du mal à produire à des conditions économiques comparables. Ce qui est intéressant, c'est que ces composants creux- ont réduit le poids sans compromettre la fonctionnalité de levée variable des soupapes qui améliore les performances du moteur.
La tendance est claire chez les 240+ fournisseurs automobiles que nous avons analysés : les pièces MIM fournissent des géométries complexes à des volumes de production que les méthodes traditionnelles ne peuvent égaler économiquement. Honnêtement, la plupart des équipes d’approvisionnement sous-estiment encore l’impact de cette technologie sur leur stratégie d’approvisionnement en composants.
Pourquoi les équipementiers automobiles se tournent vers les pièces MIM
Le secteur automobile a consommé une valeur estimée à 1,22 milliard de dollars de composants MIM en 2024, et devrait atteindre 2,95 milliards de dollars d'ici 2033 avec un TCAC de 10,3 % (Source :vérifiémarketreports.com, 2025). Ce n'est pas un battage publicitaire -, ce sont les responsables des achats qui résolvent les véritables goulots d'étranglement de la fabrication.
L'usinage traditionnel crée des maux de tête pour les pièces automobiles complexes. Une opération CNC à cinq -axes pour un boîtier de capteur peut gaspiller 30 à 40 % de matériaux d'alliage coûteux sous forme de copeaux. Les opérations secondaires augmentent les coûts et les délais. Le moulage sous pression ne peut pas gérer les canaux internes complexes exigés par les turbocompresseurs modernes.
MIM inverse la relation traditionnelle de coût-complexité. Une fois l'investissement en outillage réalisé, la production d'un support simple coûte essentiellement le même prix que la fabrication d'un composant avec des contre-dépouilles, des filetages internes et des micro-caractéristiques. Ce processus permet aux constructeurs automobiles de créer des pièces avec des configurations creuses et des géométries complexes qui seraient difficiles, voire impossibles, avec une fabrication conventionnelle.
L'utilisation des matériaux dépasse 95 % - la matière première est recyclée et non jetée. Pour les alliages à haute-performances comme l'Inconel 718 coûtant 50+ $ la livre, cette efficacité matérielle se traduit directement par des économies d'approvisionnement.
Applications automobiles critiques où les pièces MIM excellent
Systèmes de moteur et de groupe motopropulseur
Les pièces métalliques moulées par injection sont largement utilisées dans les moteurs, les boîtes de vitesses, les turbocompresseurs, les mécanismes de verrouillage, les systèmes de direction et les systèmes électroniques. Les culbuteurs mentionnés précédemment fonctionnaient dans des moteurs à calage variable des soupapes - une application exigeante nécessitant un contrôle dimensionnel et des propriétés mécaniques précis.

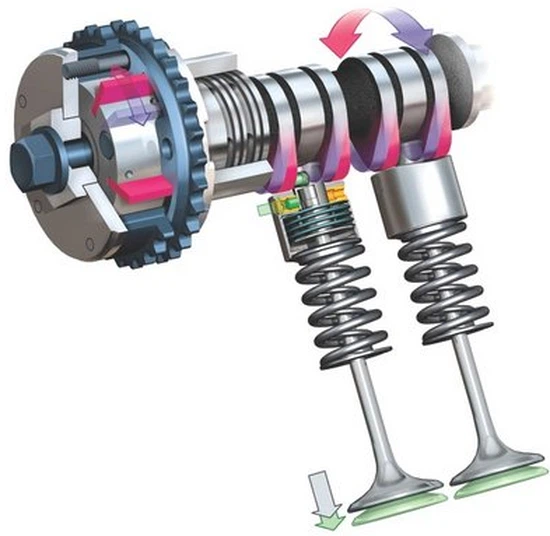

Les guides de soupape, les bielles et les composants d'injecteur de carburant représentent des applications-à grand volume où la répétabilité du MIM est importante. Un clapet de soupape de système d'injection de carburant pour camions lourds diesel, auparavant difficilement usiné, a été repensé pour la production MIM. Le défi consistait à produire des trous coniques à partir d'extrémités opposées avec une inclinaison uniforme à leur point de rencontre - impossible de maintenir la répétabilité grâce à l'usinage (Source : indo-mim.com, 2024).
Les aubes du turbocompresseur fonctionnent à des températures supérieures à 800 degrés. Les aubes de turbocompresseur à buse variable produites via MIM répondent à des exigences strictes de tolérance dimensionnelle tout en permettant des économies de 20 % par rapport aux méthodes de fabrication alternatives.
Transmission et transmission
Les leviers de vitesses, les bobines hydrauliques et les composants d'engrenages exploitent la capacité de MIM à produire des pièces de forme- nettes nécessitant un usinage secondaire minimal. Un constructeur automobile a remplacé les composants du système de carburant usinés traditionnellement par des alternatives MIM, obtenant un retour sur investissement de 9 mois sur l'investissement en outillage avec des économies continues tout au long du cycle de production du véhicule (Source : mikeshoppingroom.com, 2025).
Les bielles dans les systèmes électriques nécessitent une résistance, une dureté de surface et une résistance à la fatigue élevées. La sélection des matériaux devient critique - la sélection appropriée de la poudre métallique et les paramètres du processus déterminent les performances finales de la pièce (Source : zcmim.com, 2023).
Systèmes de sécurité et de capteurs
Les boîtiers de capteurs, les composants ABS et les mécanismes de ceinture de sécurité utilisent de plus en plus de pièces MIM. Ces applications exigent des propriétés d’étanchéité hermétiques et un contrôle dimensionnel précis. Le processus atteint des densités de 96 à 99 %, se rapprochant des propriétés des matériaux corroyés tout en permettant aux géométries complexes que l'usinage traditionnel a du mal à produire de manière économique (Source : jhmim.com, 2025).
Les composants des étriers de frein, les pièces du frein de stationnement et les éléments du système d'airbags représentent des applications critiques supplémentaires en matière de sécurité où la qualité constante et la répétabilité de MIM apportent de la valeur.
Options matérielles et caractéristiques de performance
MIM prend en charge une large palette de matériaux adaptés aux applications automobiles :
Acier inoxydable (316L, 17-4PH) :Résistance à la corrosion des composants du système de carburant, des supports d'échappement. Atteint 90 à 95 % de la résistance à la traction du matériau forgé à une densité de 96 à 99 %.
Aciers faiblement alliés (Fe-2Ni, Fe-8Ni) :Rentable-rentable pour les-pièces en grand volume telles que les leviers de vitesses et les charnières de porte. La cémentation après frittage fournit les propriétés de surface requises.
Alliages magnétiques doux :Applications de capteurs nécessitant des propriétés électromagnétiques spécifiques. L'homogénéité du matériau à partir de poudre fine produit des caractéristiques magnétiques constantes.
Superalliages (Inconel 713, Inconel 718) :Composants du turbocompresseur-haute température. Le moulage par injection de métal permet d'obtenir des pièces avec une microstructure très homogène, améliorant considérablement les microstructures du moulage de précision pour ces matériaux exigeants.
Alliages lourds de tungstène :Applications spécialisées nécessitant une densité élevée sans porosité typique de la métallurgie des poudres pressées-et-frittées.
Nick Williams, rédacteur en chef de PIM International, souligne un défi persistant : malgré les capacités de la technologie, les concepteurs et les ingénieurs automobiles restent généralement méconnus des applications MIM (Source : pim-international.com, 2023). Ce manque de connaissances signifie que les équipes d’approvisionnement utilisent souvent par défaut des méthodes de fabrication familières alors que le MIM offrirait des performances économiques supérieures.
Considérations relatives aux processus d'approvisionnement automobile
Conception pour les directives MIM
Paramètres d'épaisseur de paroi : 0,5 à 5 mm pour des résultats optimaux. Des sections plus fines sont réalisables mais nécessitent une expertise spécialisée. Les sections plus épaisses augmentent de façon exponentielle la durée du cycle de déliantage, affectant ainsi l’économie de production.
Des angles de dépouille de 0,5-1 degré minimum garantissent une éjection correcte des pièces depuis l'outillage. Les géométries complexes peuvent nécessiter des noyaux coulissants ou des actions latérales, ce qui augmente la complexité et le coût des outils, mais permet des fonctionnalités impossibles avec d'autres processus de forme nette.
Tolérances attendues : ±0,3-0,5 % des dimensions nominales représente la capacité MIM typique. Les fonctionnalités critiques nécessitant une précision de ± 0,025 mm nécessiteront des opérations d'usinage post-frittage : tenez compte de ces opérations secondaires dans l'analyse du coût total (Source : mikeshoppingroom.com, 2025).
Économie du volume de production
MIM est économiquement judicieux pour les volumes de production dépassant généralement 10 000 unités par an. L'investissement en outillage varie de 15 000 $ pour des moules simples à une seule-empreinte à 100 $000+ pour des outils complexes à plusieurs-empreintes avec actions secondaires.
Durée de vie prévue de l'outil : 200 000-500 000 coups en fonction de l'abrasivité du matériau et de la complexité géométrique. La matière première en acier inoxydable use l’outillage plus rapidement que les formulations d’acier faiblement alliés. Les outils complexes comportant des glissières ou des noyaux peuvent nécessiter des interventions de maintenance à intervalles de 100 000 tirs. Planifiez la remise à neuf plutôt que le remplacement afin de minimiser les coûts du cycle de vie.
Le seuil de rentabilité par rapport à l'usinage se situe généralement entre 5 000 et 15 000 unités, en fonction de la complexité de la pièce. Pour les composants nécessitant plusieurs opérations d’usinage ou des matériaux coûteux, le MIM peut devenir économiquement intéressant pour des volumes encore plus faibles.
Paramètres de contrôle qualité
La capacité du processus repose sur le contrôle de plusieurs variables : la cohérence de la préparation des matières premières, les paramètres de moulage par injection (pression, température, taux de remplissage), le processus de déliantage (thermique ou à base de solvant-) et le contrôle de l'atmosphère de frittage.
Les modes de défaillance courants incluent : une ventilation inadéquate du moule entraînant un remplissage incomplet, une mauvaise conception de la porte créant des lignes de soudure ou des points faibles, et une contamination pendant le traitement provoquant des fissures de frittage. Les fournisseurs MIM expérimentés évitent ces problèmes grâce à une conception de moule robuste, des paramètres de processus validés et des protocoles de contrôle de la contamination.
L'inspection dimensionnelle nécessite des machines à mesurer tridimensionnelles (MMT) pour les caractéristiques critiques. Les pièces rétrécissent de 15-20 % lors du frittage ; cela doit être compensé dans la conception des pièces vertes. Les mesures de densité vérifient l’efficacité du frittage. L'analyse métallographique confirme l'homogénéité de la microstructure.
Les applications de véhicules électriques stimulent la croissance du MIM
La transition EV crée de nouvelles opportunités MIM. La croissance du segment des voitures particulières est tirée par la production croissante de modèles électriques et hybrides intégrant la technologie MIM (Source : verifymarketreports.com, 2025).
Les composants du système de gestion de la batterie nécessitent des éléments de gestion thermique. - pièces du système de refroidissement dotées de canaux internes complexes optimisent la dissipation de la chaleur. MIM produit ces géométries complexes dans des matériaux comme les alliages de cuivre à haute conductivité thermique.
Les carters de moteurs électriques exigent des composants dotés d’excellentes propriétés électromagnétiques. Les alliages magnétiques doux traités par MIM offrent des caractéristiques magnétiques constantes grâce à la poudre fine à microstructure homogène.
Les éléments du système de charge, notamment les connecteurs électriques à courant élevé-et les composants de gestion thermique, exploitent la capacité de MIM à produire des pièces de forme proche-nette-dans des matériaux conducteurs. L'investissement de l'industrie automobile de plus de 90 milliards de dollars dans l'automatisation d'ici 2025 facilite l'adoption du MIM pour la production de masse de composants pour véhicules électriques (Source :vérifiémarketreports.com, 2025).
Analyse des coûts : MIM par rapport à la fabrication traditionnelle
Une étude de cas d'un constructeur automobile européen a documenté le passage des composants usinés du système de carburant aux équivalents MIM. Les résultats ont montré une réduction des coûts de 66 % tout en maintenant les spécifications de performances requises (Source : mikeshoppingroom.com, 2025).
La répartition des coûts révèle où les économies sont réalisées :
Outillage :Les outils MIM coûtent en moyenne 20 - 30 % de moins que les outils de moulage sous pression comparables. Les moules sont plus petits, plus simples et subissent moins d’usure due à des pressions de fonctionnement plus faibles que le moulage sous pression à haute pression.
Utilisation du matériel :Alors que l'usinage gaspille 30-40 % des alliages coûteux de qualité automobile sous forme de copeaux, MIM produit des pièces avec moins de 5 % de déchets. Les matières premières excédentaires sont broyées et recyclées.
Opérations secondaires :Les pièces MIM nécessitent souvent un usinage secondaire minimal, voire inexistant, ce qui permet d'économiser jusqu'à 90 % sur les coûts de finition par rapport aux composants usinés de manière conventionnelle. Pour les pièces complexes, cela se traduit par des coûts de production globaux inférieurs de 10 à 30 % (Source : mikeshoppingroom.com, 2025).
Travail:La nature automatisée du moulage par injection réduit le travail direct par rapport aux opérations d'usinage nécessitant l'intervention de l'opérateur et des changements d'outils.
L'analyse du coût total du système doit inclure la réduction des coûts d'assemblage. La capacité de MIM à intégrer des fonctionnalités qui nécessiteraient autrement plusieurs pièces usinées et opérations d'assemblage peut éliminer des étapes de fabrication entières.
Feuille de route de mise en œuvre pour les fournisseurs automobiles
Phase 1 : Identification des pièces candidates (semaines 1 et 2)
Évaluez le portefeuille de composants actuel pour vérifier son adéquation au MIM. Candidats idéaux : géométries complexes, matériaux coûteux, volumes annuels élevés, opérations secondaires multiples sur pièces courantes.
Phase 2 : Sélection des fournisseurs et collaboration en matière de conception (semaines 3 à 6)
Engagez les fournisseurs MIM pendant la phase de conception, et non après le gel de la conception. Leur expertise en matière de conception pour MIM transforme les composants des défis de fabrication en avantages concurrentiels. Demandez des données sur les propriétés des matériaux, des études de capacité de processus et des études de cas comparables provenant d'applications automobiles.
Phase 3 : Outillage et validation du prototype (mois 2 à 4)
Les outils de prototype à cavité unique-à faible coût-permettent de réaliser des tests fonctionnels avant de s'engager dans un investissement dans des outils de production. Validez la capacité dimensionnelle, les propriétés mécaniques et l’intégration avec les processus d’assemblage. Cette approche progressive réduit les risques liés aux nouveaux composants-vers-MIM.
Phase 4 : Mise à l'échelle de la production-Augmentation (mois 5 à 8)
La conception des outils de production intègre les enseignements de la phase de prototype. Les moules multi-empreintes optimisent le temps de cycle et les coûts. Établir des protocoles de contrôle qualité, y compris des procédures de surveillance des processus et d'inspection finale.
Phase 5 : Amélioration continue
Surveillez l’usure des outils, optimisez les cycles de frittage, affinez les formulations de matières premières. Les processus MIM matures continuent d’améliorer les rendements et de réduire les coûts au fil du temps.
Lignes directrices pratiques en matière d'approvisionnement pour les acheteurs B2B
Lors de l’évaluation des fournisseurs MIM pour les composants automobiles, évaluez :
Capacité technique :Demander la documentation sur le flux de processus. Vérifier la capacité de l’équipement de déliantage et de frittage ainsi que les capacités de contrôle de l’atmosphère. Examinez les certifications des matériaux et les données de tests de propriétés mécaniques.
Systèmes de qualité :ISO 9001 minimum, IATF 16949 préféré pour les applications automobiles. Demandez des exemples de documentation PPAP. Vérifiez la mise en œuvre du SPC pour les paramètres critiques.
Prise en charge de la conception :De solides fournisseurs MIM fournissent des analyses de conception pour la fabrication, des simulations de flux de moule et des calculs de compensation de retrait pendant la phase de devis.
Expertise matérielle :Les applications automobiles nécessitent souvent des formulations de matières premières personnalisées. La capacité de développement de matériaux des fournisseurs est importante pour les alliages spécialisés ou les exigences de propriétés.
Capacité de production :Vérifiez que le tonnage de la presse à mouler correspond aux exigences des pièces. Évaluer la capacité du four de frittage par rapport aux volumes projetés. Renseignez-vous sur la capacité de pointe ou les plans d’urgence.
Renseignez-vous sur les modes de défaillance courants qu'ils ont rencontrés et sur les stratégies de prévention mises en œuvre. Les fournisseurs expérimentés discutent ouvertement des défis et des solutions - cette transparence indique la maturité du processus.
Les tendances futures qui remodèlent le MIM automobile
L’industrie automobile devrait investir plus de 90 milliards de dollars dans l’automatisation d’ici 2025, facilitant ainsi l’adoption de la technologie MIM pour la production de masse. Cette intégration de l'automatisation avec les principes de l'Industrie 4.0 rationalise les processus et améliore la compétitivité des coûts.
Le développement de matériaux avancés se poursuit. - de nouveaux-alliages d'acier inoxydable à haute résistance et formulations de titane étendent les applications MIM à des plages de performances auparavant inaccessibles. L'acier allié représente le segment de matériaux MIM à la croissance la plus rapide, projeté à un TCAC de 8 % jusqu'en 2033, tiré par les applications hautes performances de l'aérospatiale et de l'automobile- (Source :vérifiémarketreports.com, 2025).
Les avancées en matière de surveillance des processus permettent un-contrôle qualité en temps réel. Des capteurs intelligents surveillent la pression d’injection, les profils de température et la composition de l’atmosphère de frittage. Les algorithmes d’apprentissage automatique prédisent les défauts potentiels avant qu’ils ne surviennent, améliorant ainsi les rendements.
Le logiciel de simulation continue de s'améliorer, permettant la validation virtuelle des conceptions d'outillage et les prévisions de retrait de frittage. Cela réduit les itérations de prototypage physique et accélère les délais d’introduction de nouvelles pièces.
FAQ : questions courantes sur les pièces MIM dans l'automobile
Q1 : Les pièces MIM peuvent-elles correspondre aux propriétés mécaniques des composants usinés ?
Les pièces MIM à une densité de 96 à 99 % atteignent 90 à 95 % des propriétés du matériau corroyé pour la plupart des caractéristiques. La résistance à la traction et la dureté approchent les équivalents corroyés. La résistance à la fatigue atteint généralement 80 à 90 % des valeurs forgées. Pour la majorité des applications automobiles, ces propriétés dépassent les exigences fonctionnelles (Source : mikeshoppingroom.com, 2025).
Q2 : Quels volumes de production rendent MIM économiquement viable ?
Le seuil de rentabilité-par rapport à la fabrication traditionnelle est généralement atteint à 10 000 -15 000 unités annuelles pour des pièces moyennement complexes. Pour les composants nécessitant un usinage approfondi ou utilisant des matériaux coûteux, le MIM peut s'avérer rentable pour des volumes inférieurs. L'outillage prototype permet de valider des séries de 100 à 1 000 pièces avant de s'engager dans un investissement en outillage de production.
Q3 : Comment le MIM se compare-t-il aux autres procédés de métallurgie des poudres ?
Les presses traditionnelles-et-frittées PM atteignent une densité d'environ 82 % avec une porosité interconnectée. MIM offre une densité de 96 à 99 % sans porosité interconnectée. Cette densité plus élevée offre des propriétés mécaniques supérieures, permet un usinage sans exposer les vides internes et permet des opérations de placage ou de revêtement. Le compromis : le MIM nécessite un investissement initial en outillage plus élevé que l'outillage de compactage PM.
Q4 : Quels sont les principaux défis de qualité liés aux pièces automobiles MIM ?
Les problèmes les plus courants incluent une ventilation inadéquate du moule entraînant un remplissage incomplet, un mauvais emplacement des portes créant des lignes de soudure faibles et une contamination pendant le traitement provoquant des fissures pendant le frittage. Une conception robuste du moule, des paramètres de processus validés et un contrôle strict de la contamination évitent ces problèmes. Les pièces rétrécissent de 15-20 % pendant le frittage, ce qui nécessite une compensation précise dans la conception du moule ; ce retrait prévisible est géré par des tests de simulation et de validation.
Q5 : Par où devraient commencer les ingénieurs automobiles lorsqu’ils envisagent le MIM pour l’approvisionnement en composants ?
Identify candidates with complex geometries, high annual volumes (>10 000 unités), des matériaux de base coûteux ou de multiples opérations secondaires dans le cadre de la fabrication actuelle. Engagez les fournisseurs MIM dès le début de la phase de conception pour obtenir des commentaires sur la conception pour la fabrication. Demandez un prototype d’outillage pour valider les dimensions, les propriétés et l’intégration de l’assemblage avant l’engagement des outils de production. Concentrez-vous sur l'analyse du coût total du système, et pas seulement sur le prix à la pièce -, incluez la réduction des coûts d'assemblage, la simplification des stocks et les avantages d'amélioration de la qualité que MIM permet.
