Qu’est-ce que la limite des grains ?

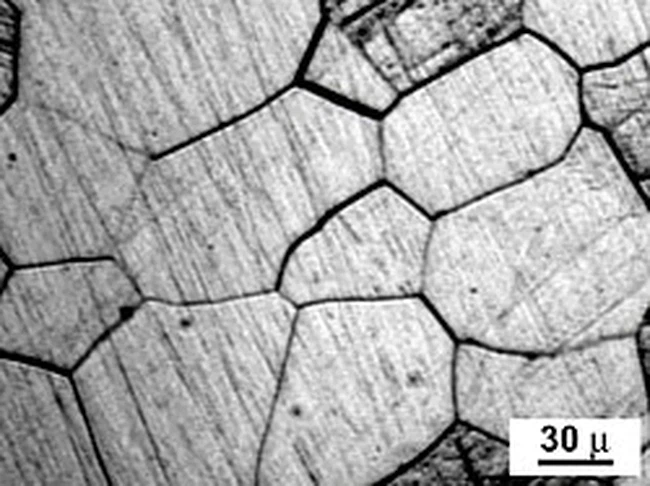

Un joint de grain est l'interface entre deux grains cristallins d'orientations différentes dans des matériaux polycristallins. Ces limites se forment là où les cristaux individuels se rencontrent lors de la solidification, créant des régions de désalignement atomique généralement de 1 à 3 atomes de large qui influencent profondément la résistance du matériau, la résistance à la corrosion et les propriétés électriques.

Comprendre les limites des grains au niveau atomique

Lorsque les métaux se solidifient à partir d’un état fondu ou subissent une cristallisation, des cristaux individuels se développent à partir de plusieurs points de nucléation. Chaque cristal, appelé grain, développe sa propre orientation cristallographique. Là où ces grains se rencontrent, le réseau atomique ne peut pas maintenir un alignement parfait, ce qui entraîne des défauts aux limites des grains-bidimensionnels-qui modifient fondamentalement le comportement du matériau.

La structure atomique aux joints de grains diffère nettement du réseau ordonné à l’intérieur des grains. Les atomes dans les régions limites des grains ne sont pas alignés exactement avec l'un ou l'autre des grains adjacents, créant des zones de désordre structurel et d'énergie élevée. Cette perturbation ne s’étend que sur 1 à 3 diamètres d’atomes en largeur, mais son impact s’étend sur l’ensemble du matériau.

Classification des limites des grains

Les joints de grains sont systématiquement classés en fonction de la désorientation cristallographique entre grains adjacents, le seuil critique étant généralement fixé à 10-15 degrés.

Limites de grain à faible-angle

Les limites de grains à faible angle (LAGB), également appelées limites de sous-grains, présentent des désorientations inférieures à environ 15 degrés. Leur structure comprend des réseaux organisés de défauts de lignes de dislocations - dans le réseau cristallin. Pour les limites d'inclinaison, où l'axe de rotation est parallèle au plan limite, les dislocations de bord forment des murs réguliers. Les limites de torsion, avec des axes de rotation perpendiculaires à la limite, intègrent des réseaux de dislocations de vis.

L'espacement des luxations dans les LAGB diminue à mesure que la désorientation augmente. À mesure que les grains se plient davantage au cours de la déformation, davantage de dislocations s'accumulent pour former une paroi de croissance, divisant finalement le grain en sous--grains avec des orientations distinctes.

Limites de grains à angle élevé-

Les joints de grains à angle élevé (HAGB) possèdent des désorientations supérieures à 15 degrés et présentent des structures considérablement plus désordonnées avec de vastes zones de mauvais ajustement atomique. Contrairement aux LAGB, leurs propriétés restent largement indépendantes des angles de désorientation spécifiques, à l'exception de certaines limites particulières.

Initialement supposé comme étant des couches amorphes ou de type liquide-, ce modèle n'a pas réussi à expliquer la résistance des joints de grains observée. La microscopie électronique a révélé que les HAGB, bien que désordonnés, conservent leur caractère cristallin à travers des unités structurelles dépendant à la fois de la désorientation et de l'orientation du plan d'interface.

Limites spéciales

Dans la catégorie des angles élevés-, il existe des limites spéciales à des orientations particulières présentant des énergies interfaciales nettement inférieures. Le modèle de réseau de sites de coïncidence (CSL) identifie ces limites : lorsque des réseaux cristallins adjacents s'interpénétrent sous certains angles de désorientation, un super-réseau commun se forme, caractérisé par un nombre de coïncidence Σ représentant le rapport entre le CSL et les volumes de cellules individuelles du réseau.

Les frontières jumelles représentent un cas particulier important dans lequel les plans cristallographiques traversant la frontière forment des images miroir sans inadéquation atomique. Ces limites présentent une stabilité et une résistance à la dégradation exceptionnelles.

La relation Hall-Petch : limites et résistance des grains

L'une des implications pratiques les plus significatives des joints de grains émerge de leur effet de renforcement, quantifié par la relation de Hall-Petch.

Le mécanisme de renforcement

Les joints de grains perturbent le mouvement des dislocations à travers les matériaux, ce qui fait de la réduction de la taille des cristallites une approche de renforcement courante. Lorsque les dislocations-principaux vecteurs de déformation plastique-rencontrent des limites de grains, le changement d'orientation cristallographique entrave leur mouvement dans les grains adjacents.

L'équation de Hall-Petch décrit mathématiquement cette relation : σy=σ0 + ky/√d, où σy représente la limite d'élasticité, σ0 est la résistance du réseau au mouvement de dislocation, ky est un coefficient de renforcement spécifique au matériau-et d est le diamètre moyen des grains.

Cette relation racine carrée inverse-indique que la réduction de moitié de la taille des grains augmente considérablement la limite d'élasticité. Des tailles de grains plus petites diminuent l'espacement moyen entre les obstacles entravant le mouvement des dislocations, faisant du raffinement de la taille des grains un mécanisme de renforcement efficace.

Le phénomène critique de granulométrie

La relation Hall-Petch rencontre des limites aux dimensions nanométriques. Les matériaux atteignent une limite d'élasticité maximale à une taille de grain d'environ 10 nanomètres, en dessous de laquelle un autre mécanisme d'élasticité -glissement des limites de grain- domine.

Ce phénomène de Hall-Petch inverse se produit car lorsque les joints de grains représentent une proportion si élevée du volume de matériau, les grains peuvent se déplacer facilement les uns par rapport aux autres plutôt que d'accumuler des dislocations. Des simulations récentes de dynamique moléculaire confirment qu'en dessous des seuils critiques (variant selon le matériau, généralement 3 à 12 nm), la résistance diminue à mesure que la taille des grains diminue davantage.

Ingénierie des limites des grains dans le secteur manufacturier

Les processus de fabrication modernes manipulent délibérément les joints de grains pour optimiser les propriétés des matériaux, avec une importance particulière dans le moulage par injection de métal (Fabrication MIM) et production d’alliages avancés.

Applications de moulage par injection de métal

Dans la fabrication MIM, la composition personnalisée des matières premières et le contrôle précis des particules de poudre contribuent à améliorer la structure des grains et les conditions limites des grains, ce qui se traduit par une densité de pièces optimale, une résistance ultime la plus élevée et les meilleures caractéristiques d'allongement. La phase de frittage du MIM détermine de manière critique l’architecture finale des joints de grains.

Lors du frittage MIM, la distribution des éléments et la teneur en phase dictent les propriétés des matériaux obtenues, la ségrégation du chrome aux joints de grains influençant la formation de phase dans les aciers inoxydables. Contrairement à d'autres procédés de coulée, le MIM produit une très haute densité (95-98 %) avec des structures à grains fins et uniformes, offrant des propriétés mécaniques supérieures proches des performances des matériaux corroyés.

Le contrôle des caractéristiques des joints de grains dans la fabrication MIM permet :

Adaptation précise des propriétés mécaniques pour des applications spécifiques

Résistance améliorée à la corrosion grâce à une chimie limite contrôlée

Stabilité dimensionnelle améliorée pendant le cyclage thermique

Optimisation des propriétés magnétiques dans les alliages magnétiques doux

Stratégies d’ingénierie des limites des grains industriels

Le traitement thermomécanique transforme les réseaux chaotiques de joints de grains en réseaux organisés de joints jumeaux cohérents présentant une résistance à la propagation des fissures jusqu'à trois fois supérieure à celle des joints de grains aléatoires. Des techniques telles que le préhension par choc laser-créent des structures de grains à gradient où les grains ultrafins de surface absorbent les contraintes cycliques tandis que le matériau en vrac maintient son intégrité à haute-température.

Des développements récents démontrent que l'ingénierie des joints de grains peut simultanément améliorer la résistance et la ductilité à des températures élevées en introduisant des distributions de phases hétérogènes ou des dentelures aux joints de grains, surmontant ainsi la fragilité à température intermédiaire qui restreint les applications pratiques.

Propriétés physiques influencées par les limites des grains

Les joints de grains affectent pratiquement toutes les propriétés matérielles en raison de leur structure atomique perturbée et de leur état énergétique élevé.

Conductivité électrique et thermique

Les joints de grains ont tendance à diminuer la conductivité électrique et thermique des matériaux. Les arrangements atomiques désordonnés dispersent les électrons et les phonons (quanta de vibration thermique), empêchant leur transport. Cet effet devient prononcé dans les semi-conducteurs polycristallins et les matériaux thermoélectriques où la diffusion aux limites des grains limite considérablement les performances.

Des calculs théoriques récents révèlent que les défauts ponctuels se concentrent près de certains types de joints de grains, affectant de manière significative les propriétés électroniques, notamment la réduction de la bande interdite.

Corrosion et dégradation chimique

Les joints de grains servent de sites privilégiés pour l’apparition de la corrosion et la précipitation de nouvelles phases à partir de solutions solides. Les atomes situés aux limites des grains se dissolvent ou se corrodent plus facilement que les atomes situés à l’intérieur des grains.

Cette susceptibilité découle de plusieurs facteurs :

Un désordre atomique plus élevé augmente la réactivité chimique

Une énergie élevée favorise les réactions de dissolution

La ségrégation des impuretés crée des différences de composition

L'appauvrissement en chrome aux joints de grains dans les aciers inoxydables, dépassant souvent 12 %, contribue à la corrosion intergranulaire et à la fissuration par corrosion sous contrainte.

Diffusion et transport de masse

Les joints de grains représentent des surfaces où les processus de transport, en particulier la diffusion, se produisent principalement en raison de leur structure désordonnée. Le concept de « diffusion en court-circuit » décrit comment les atomes migrent de plusieurs ordres de grandeur plus rapidement le long des joints de grains qu'à travers l'intérieur du réseau cristallin.

Cette diffusion améliorée s’avère essentielle lors :

Frittage et densification en métallurgie des poudres

Déformation par fluage à températures élevées

Réactions de précipitation et de transformation de phase

Ségrégation des impuretés et formation du teint limite

Techniques de caractérisation avancées

La compréhension moderne des joints de grains repose sur des méthodes de caractérisation sophistiquées fonctionnant sur plusieurs échelles de longueur.

Diffraction par rétrodiffusion électronique (EBSD)

Les joints de grains sont caractérisés par cinq paramètres de rotation décrivant la désorientation et l'orientation du plan limite, ainsi que trois paramètres de translation décrivant les déplacements atomiques. La cartographie EBSD permet une mesure systématique de ces paramètres sur de vastes zones d'échantillonnage, générant des distributions statistiques des types de limites.

Microscopie électronique à transmission

La microscopie électronique à transmission par balayage à résolution atomique de pointe---à résolution atomique-, combinée à des simulations informatiques avancées, permet l'observation directe des structures atomiques aux limites des grains. Des études récentes ont révélé des arrangements inattendus d'atomes de fer formant des structures icosaédriques en forme de cage aux limites des grains de titane, remettant en question les connaissances antérieures.

Prédiction informatique

Pour certaines limites de grains comme Σ9 dans les cristaux cubiques centrés sur le corps -, les structures atomiques s'avèrent sans commune mesure avec les périodicités cristallines adjacentes, affichant un emballage dense d'amas icosaédriques dans les noyaux limites. Les algorithmes modernes de prédiction de la structure des joints de grains peuvent générer et étudier ces arrangements complexes, permettant ainsi la prédiction des propriétés avant la synthèse expérimentale.

Applications émergentes et orientations futures

L’ingénierie des joints de grains représente une frontière dans la conception de matériaux avec des applications en expansion.

Électrocatalyse et stockage d'énergie

L’ingénierie des joints de grains est apparue comme une voie viable pour améliorer les performances électrocatalytiques dans les systèmes de stockage d’énergie renouvelable. La densité contrôlée des joints de grains dans les assemblages de nanoparticules grâce à la manipulation de la fréquence de collision pendant la synthèse démontre une corrélation directe avec une activité de réaction améliorée de réduction de l'oxygène.

Les joints de grains agissent comme des sites actifs pour les réactions électrochimiques, leur désordre atomique fournissant des environnements de coordination distincts des surfaces cristallines. La ségrégation du bore aux joints de grains empêche la dégradation structurelle, contribuant ainsi à une stabilité électrochimique remarquable.

Intégration de fabrication avancée

Dans la fabrication additive, les réseaux de dislocations reliant les particules de carbure aux joints de grains permettent de supprimer les phases de précipitation continues néfastes aux joints de grains, obtenant ainsi une excellente synergie de résistance-ductilité. Cela représente un changement de paradigme, passant de la simple sélection d’alliages à la sculpture active d’architectures atomiques pour des demandes spécifiques.

Matériaux bidimensionnels-

Les limites de grains dans les matériaux bidimensionnels-jouent un rôle essentiel dans les propriétés et les performances des appareils, avec des recherches en cours sur la caractérisation, la manipulation de la configuration et de la densité, ainsi que sur les relations entre les propriétés et la structure-. Ces joints de grains atomiquement fins offrent un contrôle sans précédent sur les propriétés électroniques et optiques.

Foire aux questions

Qu’est-ce qui provoque la formation des joints de grains ?

Les joints de grains se forment lors de la solidification ou de la recristallisation lorsque plusieurs noyaux cristallins se développent simultanément à partir de différents emplacements. Puisque chaque noyau adopte une orientation cristallographique aléatoire, les grains en croissance se rencontrent inévitablement à des interfaces où leurs réseaux ne peuvent pas s'aligner parfaitement, créant ainsi des limites de grains. La taille et la distribution des grains dépendent des vitesses de refroidissement, de la densité de nucléation et des conditions de traitement thermique.

Les limites de grains peuvent-elles être entièrement éliminées ?

L'élimination complète nécessite la croissance de monocristaux dans lesquels les atomes maintiennent une orientation uniforme dans tout le matériau. Bien que réalisable pour certaines applications-notamment les plaquettes de semi-conducteurs et les aubes de turbine-la production de monocristaux s'avère coûteuse et peu pratique pour la plupart des applications structurelles. Au lieu de cela, l’ingénierie se concentre sur le contrôle du caractère, de la distribution et de la chimie des joints de grains afin d’optimiser les propriétés.

Comment les joints de grains affectent-ils la recyclabilité des matériaux ?

Les joints de grains ne nuisent généralement pas à la recyclabilité puisqu'ils se reforment lors des cycles de refusion et de resolidification. Cependant, la ségrégation des impuretés aux limites peut concentrer des éléments indésirables, nécessitant potentiellement une dilution avec du matériel vierge. La structure des grains elle-même se réinitialise lors du retraitement, bien que l'histoire thermique influence la distribution granulométrique finale dans les produits recyclés.

Quelle est la granulométrie optimale pour les matériaux de structure ?

La taille optimale des grains dépend des exigences de l'application. Pour la résistance à la température ambiante, les grains plus fins (1-10 micromètres) s'avèrent avantageux grâce au renforcement Hall-Petch. Pour les applications à haute température, les grains plus grossiers réduisent la surface limite des grains, minimisant ainsi les taux de fluage. Les applications spécialisées peuvent nécessiter des distributions bimodales combinant des grains fins pour la résistance et des grains grossiers pour la résistance aux fissures.

Implications pratiques pour la sélection des matériaux

Comprendre les limites des grains transforme la sélection des matériaux de choix empiriques en décisions basées sur la physique. Lors de la spécification des matériaux, les ingénieurs doivent prendre en compte :

Pour les applications-à haute résistance : Donner la priorité aux granulométries fines pour maximiser le renforcement Hall-Petch, en particulier dans les aciers de construction et les alliages aérospatiaux fonctionnant en dessous de 0,4 fois leur température de fusion.

Pour un service à-haute température: Sélectionnez des matériaux avec une stabilité des limites de grains grâce à des structures à gros grains ou à une ingénierie spéciale des limites. L'incorporation de protocoles d'ingénierie des limites de grains dans les normes, telles que le manuel de codes des matières nucléaires 2024 de l'ASME, reflète la maturation de ces approches.

Pour les applications résistantes à la corrosion- : Spécifiez les matériaux résistants à la sensibilisation aux joints de grains, tels que les aciers inoxydables à faible-carbone ou les nuances stabilisées. Dans les processus de fabrication MIM, contrôlez les atmosphères de frittage pour éviter une ségrégation préjudiciable.

Pour les applications électroniques: Équilibrer la taille des grains par rapport aux exigences de conductivité, en reconnaissant que la diffusion aux limites des grains réduit la mobilité des porteurs mais peut améliorer certaines propriétés thermoélectriques.

La maîtrise de la science des limites de grains permet aux ingénieurs de manipuler les propriétés des matériaux à l’échelle nanométrique tout en améliorant les performances à l’échelle macro. De la fabrication MIM de composants de précision à l’ingénierie des joints de grains dans les alliages pour réacteurs nucléaires, ces interfaces entre cristaux représentent à la fois des vulnérabilités à gérer et des opportunités à exploiter dans la conception de matériaux avancés.
